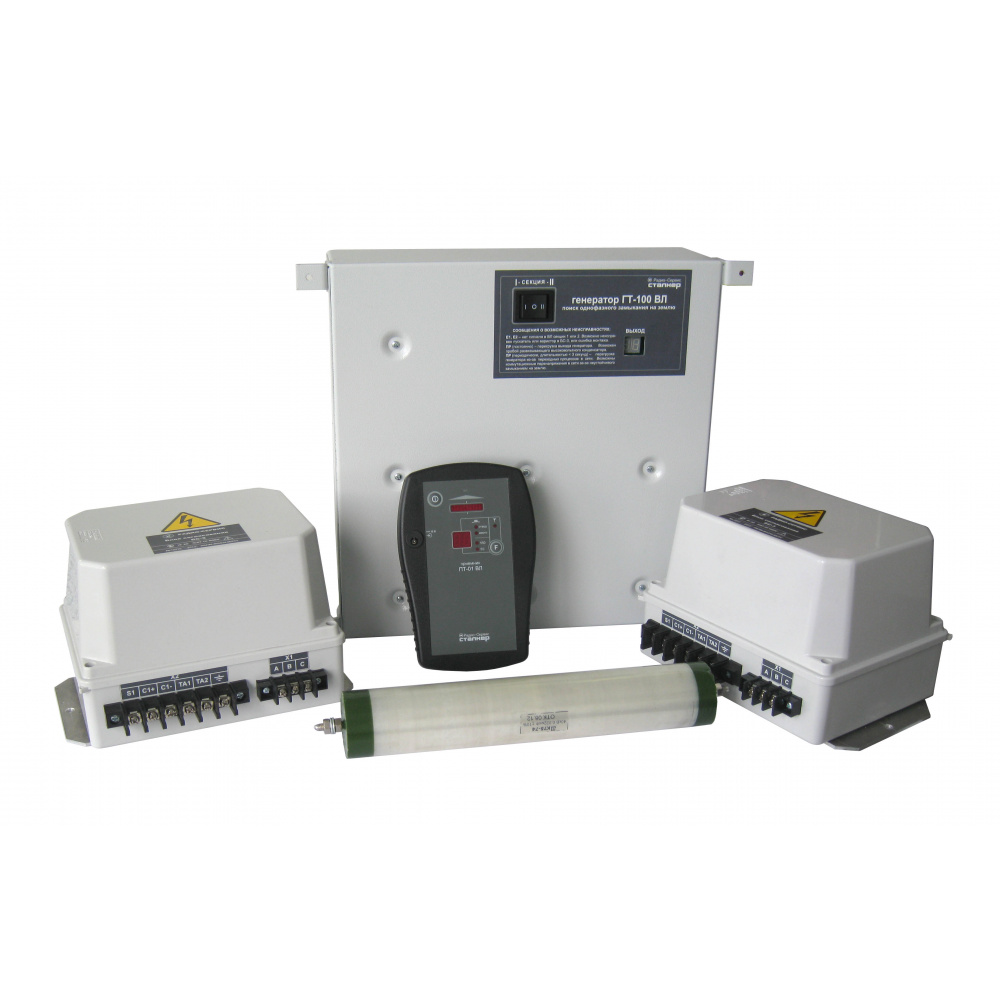

Дефектопоисковый комплекс Сталкер ВЛ на 2 секции шин

Предназначен для определения в распределительных сетях 6/10 кВ воздушных (кабельных) линий с изолированной нейтралью однофазного замыкания на землю (ОЗЗ) и локализации места без отключения линии, позволяя отказаться от метода кратковременных отключений фидеров подстанций и распределительных устройств.

При возникновении замыкания на землю включаем генератор и в этот момент идет сигнал генератора на всю секцию шин. Напряжение питания генератора 220В переменного тока.

При поднесении приёмника "ПТ-01ВЛ" к каждой из ячейки на поврежденной линии будет максимальное значение индикации.

После определения поврежденного фидера, локация места повреждения достигается путём перемещения оператора с приёмником вдоль воздушной линии 6-10 КВ соблюдая технику безопасности не нарушая минимальное допустимое расстояние.

Движение допускается осуществлять на автотранспорте в стороне от линии до 10м, при этом направляя приёмник на ось поврежденной ВЛ.

  • Запатентованный метод определения поврежденного фидера с применением генератора;
  • Благодаря высокой чувствительности и избирательности приемника достигается высокая точность определения места с ОЗЗ в разветвленных сетях с большой протяженностью;
  • Возможность поиска без применения генератора при больших значениях тока ОЗЗ (аналогично работе с прибором типа „Квант”, "Волна", "Зонд");
  • Функция контроля наличия напряжения на ВЛ 6-10 кВ по электрическому полю, для определения факта отключения поврежденной линии, в процессе поиска места повреждения;
  • Малые габариты и вес (размер, не более 170х110х35 мм, масса, не более 0,35 кг);
  • Диапазон рабочих температур от – 30 до + 55 º С.
Особенности
  • Определение поврежденного фидера и места с ОЗЗ при токах замыкания на землю порядка сотен миллиампер;
  • Нахождение мест повреждения без дополнительных кабельных вставок и искусственного увеличения рабочего тока на землю;
  • Поиск повреждения не зависит от нагруженности фидера и может вестись без отключения потребителей, в частности на нефтяных месторождениях, где отключение потребителей приводит к значительным потерям;
  • Применение одного генератора на 2 секции;
  • Высокая помехоустойчивость.
								S
HTML
N
Array ( [TEXT] => <ul> <li>Определение поврежденного фидера и места с ОЗЗ при токах замыкания на землю порядка сотен миллиампер;</li> <li>Нахождение мест повреждения без дополнительных кабельных вставок и искусственного увеличения рабочего тока на землю;</li> <li>Поиск повреждения не зависит от нагруженности фидера и может вестись без отключения потребителей, в частности на нефтяных месторождениях, где отключение потребителей приводит к значительным потерям;</li> <li>Применение одного генератора на 2 секции;</li> <li>Высокая помехоустойчивость.</li> </ul> [TYPE] => HTML )
OSOBENNOSTI
Технические характеристики
Наименование параметра Значение
Генератор ГТ-100ВЛ
1 Выходное напряжение, не более, В 400*
2 Формируемые рабочие частоты, Гц Двухчастотный, основная частота 526
3 Отклонение от рабочей частоты, Гц, не более ±1
4 Диапазон напряжений питания переменного тока (от 45 до 55 Гц), В от 198 до 242
5 Максимальная потребляемая мощность, не более, ВА 150*
6 Габаритные размеры, не более, мм 370х320х135
7 Масса, не более, кг 8,5
Примечание *: параметры генератора нормируются на нагрузку 0,066 мкФ.
Приемник ПТ-01ВЛ
8 Номинальные значения рабочих частот, Гц при работе с генератором 526
при работе без генератора 50, 550
9 Чувствительность к току, протекающему на расстоянии 1 метр при отношении сигнал-шум 6 дБ, не менее, мкА 400
10 Динамический диапазон входных сигналов, не менее, дБ 92
11 Ширина полосы пропускания для каждой рабочей частоты, не более, Гц по уровню минус 3 дБ по уровню минус 60 дБ
9 24
12 Диапазон напряжений питания постоянного тока, В от 4,4 до 6,0
13 Габаритные размеры, не более, мм 175´115´40
14 Время непрерывной работы в нормальных условиях при заряженных аккумуляторах, не менее, ч 7
15 Масса, не более, кг 0,9
Блок согласования БС-3
16 Ограничение входного напряжения переменного тока, не более, В 700
17 Габаритные размеры, не более, мм 225´175´145
18 Масса, не более, кг 1,5
								S
HTML
N
Array ( [TEXT] => <div> </div> <table border="1" cellspacing="0" cellpadding="0"> <tbody> <tr> <td colspan="2"> Наименование параметра </td> <td colspan="2"> Значение </td> </tr> <tr> <td colspan="4"> Генератор ГТ-100ВЛ </td> </tr> <tr> <td colspan="2"> 1 Выходное напряжение, не более, В </td> <td colspan="2"> 400* </td> </tr> <tr> <td colspan="2"> 2 Формируемые рабочие частоты, Гц </td> <td colspan="2"> Двухчастотный, основная частота 526 </td> </tr> <tr> <td colspan="2"> 3 Отклонение от рабочей частоты, Гц, не более </td> <td colspan="2"> ±1 </td> </tr> <tr> <td colspan="2"> 4 Диапазон напряжений питания переменного тока (от 45 до 55 Гц), В </td> <td colspan="2"> от 198 до 242 </td> </tr> <tr> <td colspan="2"> 5 Максимальная потребляемая мощность, не более, ВА </td> <td colspan="2"> 150* </td> </tr> <tr> <td colspan="2"> 6 Габаритные размеры, не более, мм </td> <td colspan="2"> 370х320х135 </td> </tr> <tr> <td colspan="2"> 7 Масса, не более, кг </td> <td colspan="2"> 8,5 </td> </tr> <tr> <td colspan="4"> Примечание *: параметры генератора нормируются на нагрузку 0,066 мкФ. </td> </tr> <tr> <td colspan="4"> Приемник ПТ-01ВЛ </td> </tr> <tr> <td rowspan="2"> 8 Номинальные значения рабочих частот, Гц </td> <td> при работе с генератором </td> <td colspan="2"> 526 </td> </tr> <tr> <td> при работе без генератора </td> <td colspan="2"> 50, 550 </td> </tr> <tr> <td colspan="2"> 9 Чувствительность к току, протекающему на расстоянии 1 метр при отношении сигнал-шум 6 дБ, не менее, мкА </td> <td colspan="2"> 400 </td> </tr> <tr> <td colspan="2"> 10 Динамический диапазон входных сигналов, не менее, дБ </td> <td colspan="2"> 92 </td> </tr> <tr> <td rowspan="2" colspan="2"> 11 Ширина полосы пропускания для каждой рабочей частоты, не более, Гц </td> <td> по уровню минус 3 дБ </td> <td> по уровню минус 60 дБ </td> </tr> <tr> <td> 9 </td> <td> 24 </td> </tr> <tr> <td colspan="2"> 12 Диапазон напряжений питания постоянного тока, В </td> <td colspan="2"> от 4,4 до 6,0 </td> </tr> <tr> <td colspan="2"> 13 Габаритные размеры, не более, мм </td> <td colspan="2"> 175´115´40 </td> </tr> <tr> <td colspan="2"> 14 Время непрерывной работы в нормальных условиях при заряженных аккумуляторах, не менее, ч </td> <td colspan="2"> 7 </td> </tr> <tr> <td colspan="2"> 15 Масса, не более, кг </td> <td colspan="2"> 0,9 </td> </tr> <tr> <td colspan="4"> Блок согласования БС-3 </td> </tr> <tr> <td colspan="2"> 16 Ограничение входного напряжения переменного тока, не более, В </td> <td colspan="2"> 700 </td> </tr> <tr> <td colspan="2"> 17 Габаритные размеры, не более, мм </td> <td colspan="2"> 225´175´145 </td> </tr> <tr> <td colspan="2"> 18 Масса, не более, кг </td> <td colspan="2"> 1,5 </td> </tr> </tbody> </table> [TYPE] => HTML )
TECHNIKAL
Учебный фильм
								S

N
http://www.youtube.com/watch?v=eK-nYOvkGwM
VIDEO
Документы и инструкции
								S
FileMan
Y
Array ( [0] => /upload/docs/stalker_vl/RE_Stalker_VL.pdf [1] => /upload/medialibrary/0c8/0c87c8525a7c2964975b9be422cdd342.pdf )
MANUALS
Лицензии и сертификаты
								E
EAutocomplete
Y
Array ( [0] => 55348 )
SERT
Комплект поставки
Наименование Кол-во
Генератор "ГТ - 100 ВЛ” 1
Приемник "ПТ - 01 ВЛ” 1
Блоки согласования БС-3 2
Конденсаторы высоковольтные 6
Хомуты для крепления конденсаторов 12
Сумка для переноски приёмника 1
Руководство по эксплуатации на комплекс 1
Блок питания БПН-А 12-0,5 1
Ni-MH аккумулятор типоразмера АА 4
								S
HTML
N
Array ( [TEXT] => <table> <tbody> <tr> <th> Наименование </th> <th> Кол-во </th> </tr> <tr> <td> Генератор "ГТ - 100 ВЛ” </td> <td> 1 </td> </tr> <tr> <td> Приемник "ПТ - 01 ВЛ” </td> <td> 1 </td> </tr> <tr> <td> Блоки согласования БС-3 </td> <td> 2 </td> </tr> <tr> <td> Конденсаторы высоковольтные </td> <td> 6 </td> </tr> <tr> <td> Хомуты для крепления конденсаторов </td> <td> 12 </td> </tr> <tr> <td> Сумка для переноски приёмника </td> <td> 1 </td> </tr> <tr> <td> Руководство по эксплуатации на комплекс </td> <td> 1 </td> </tr> <tr> <td> Блок питания БПН-А 12-0,5 </td> <td> 1 </td> </tr> <tr> <td> Ni-MH аккумулятор типоразмера АА </td> <td> 4 </td> </tr> <tr> <td colspan="2"> </td> </tr> </tbody> </table> [TYPE] => HTML )
COMPLECTPOSTAVKI
