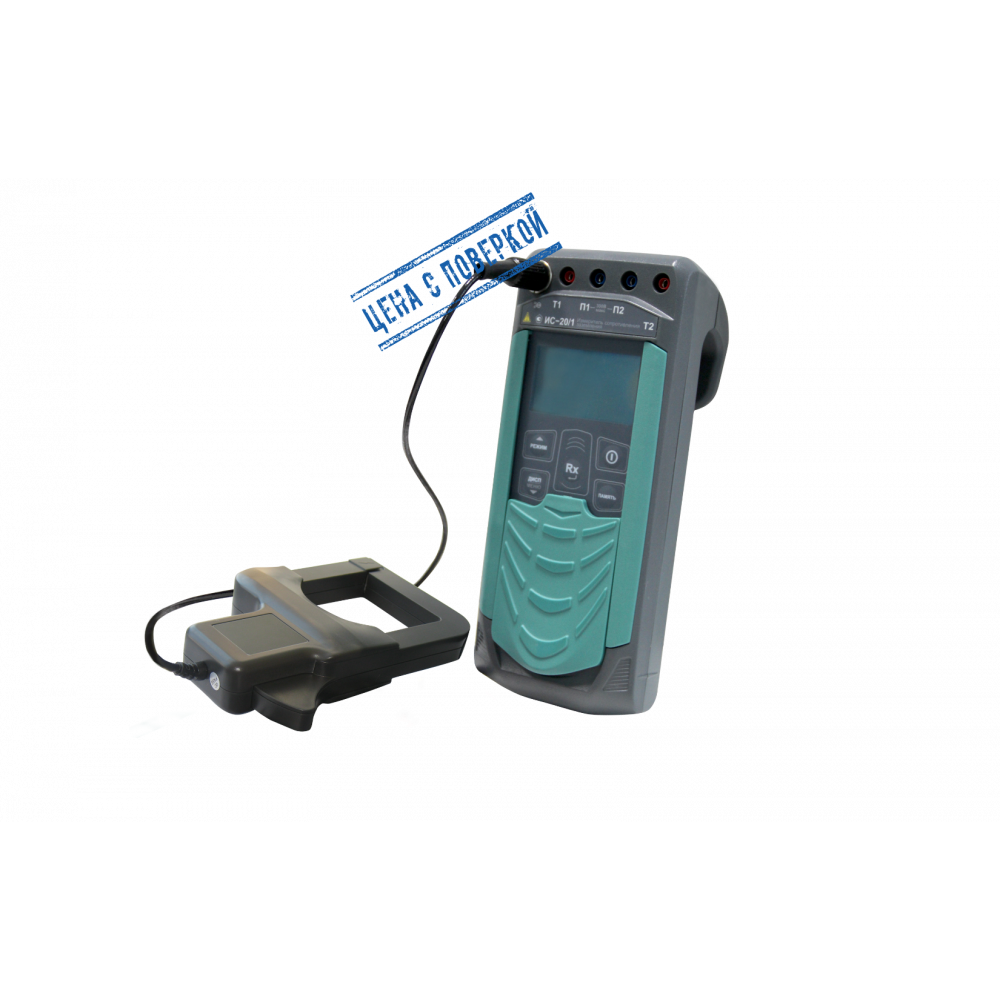

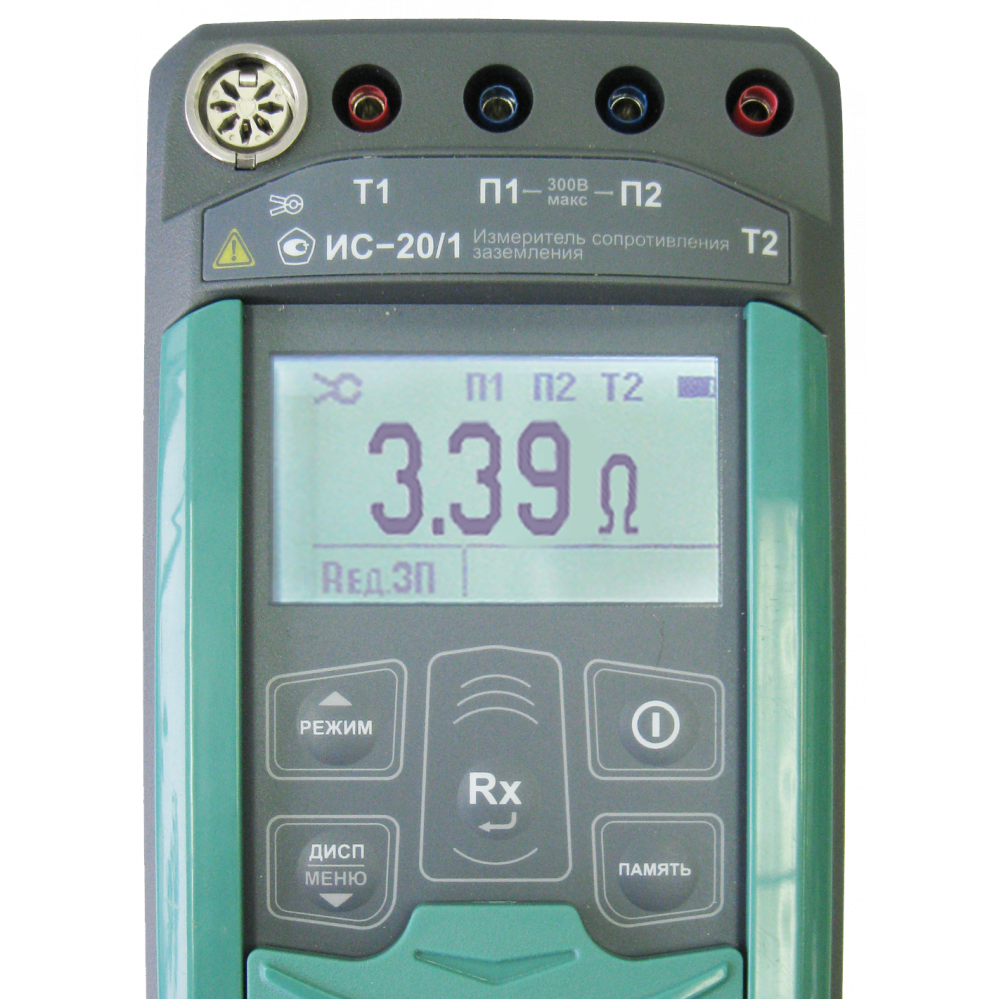

Измеритель сопротивления заземления ИС-20/1 с клещами КТИ-20/2

Код товара 128008

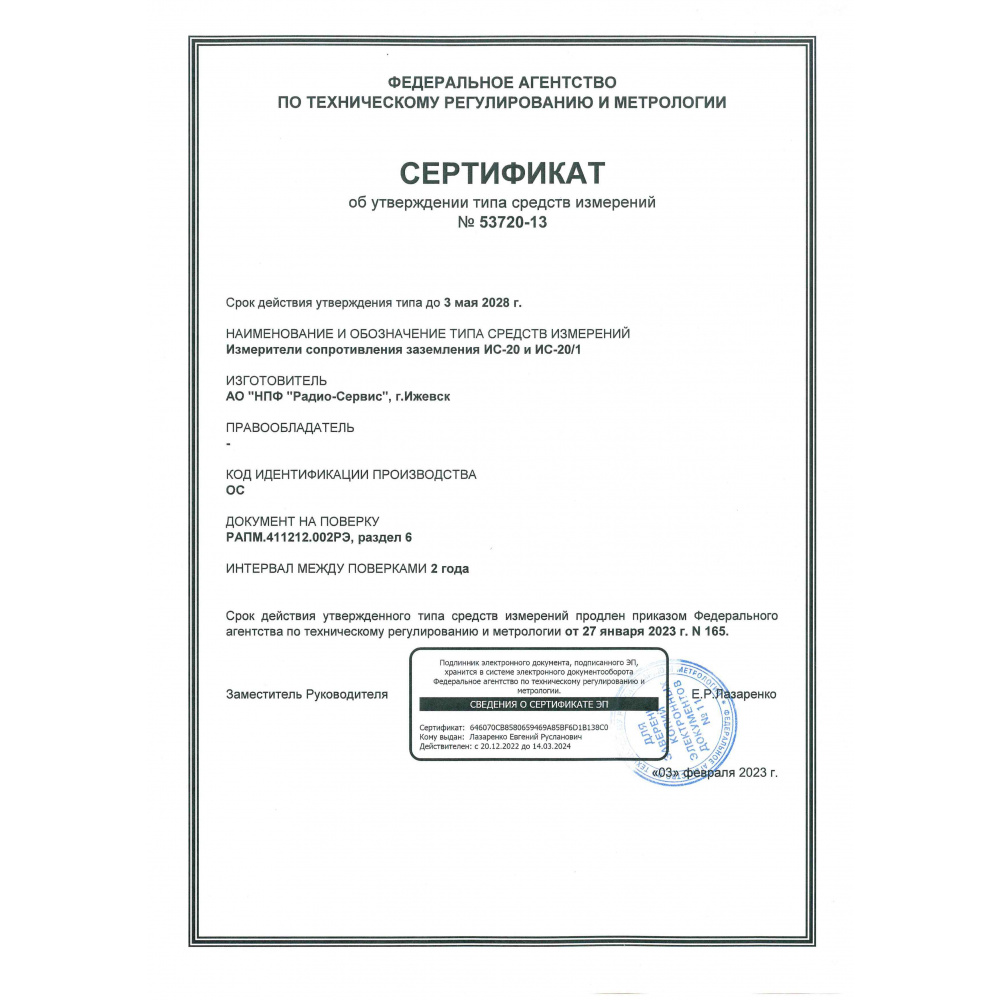

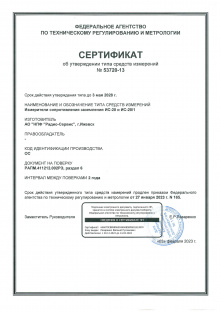

Номер в госреестре 53720-13. Ссылка на сайт

Межповерочный интервал 24 месяца.

Измерение сопротивления элементов заземления, металлосоединений, непрерывности защитных проводников по двух-, трёх- или четырёхпроводному методу.

Измерение удельного сопротивления грунта.

Измерение сопротивления единичного заземлителя в многоэлементной системе заземления  без его отсоединения с использованием измерительных клещей (КТИ-20/1 или КТИ-20/2).

Измерение сопротивления элементов заземления без применения вспомогательных электродов (ГОСТ Р 50571.16) с использованием двух клещей (КП-20/1 и КТИ-20/1 или КП-20/1 и КТИ-20/2).

Измерение силы переменного тока без разрыва цепи.

Измерение напряжения переменного тока (помехи).

Технические характеристики

1 Измерение сопротивления заземления

Диапазоны измерения сопротивления

Допускаемое значение сопротивления в цепях подключения, не более

Пределы допускаемой основной погрешности измерений сопротивления для четырехпроводного метода измерений

токовых

Т1 - Т2

потенциальных

П1 - П2

от 1 до 999 мОм

30 Ом

40 кОм

± (0,03×R + 3 е.м.р.)

от 0,01 до 9,99 Ом

1 кОм

от 0,1 до 99,9 Ом

10 кОм

от 1 до 999 Ом

                 40 кОм

от 1 до 9,99 кОм

Максимальная амплитуда напряжения помехи для  сопротивлений

до 999 мОм

не более 12 В

от 1,00 Ом до 9,99 кОм

не более 24 В

Измерительное напряжение и ток

не более 42 В и 250 мА, частота 128 Гц

2 Измерение сопротивления заземления с одними клещами

Диапазоны измерения сопротивления

Допускаемое значение сопротивления в цепях подключения, не более

Пределы допускаемой основной абсолютной погрешности измерений сопротивления с одними клещами для четырехпроводного метода измерений

токовых

Т1 - Т2

потенциальных

П1 - П2

от 1 до 999 мОм

30 Ом

40 кОм

±( 0,05×R+ R2 ∕ (300×Rобщ)+3 е.м.р.)

от 0,01 до 9,99 Ом

1 кОм

от 0,1 до 99,9 Ом

от 1 до 999 Ом

от 0,01 до 9,99 кОм

Диаметр обхвата измерительных клещей: КТИ-20/1

КТИ-20/2

50 мм

80 мм

3 Измерение сопротивления заземления двумя клещами

Диапазоны измерения сопротивления

Пределы допускаемой основной абсолютной погрешности измерений сопротивления

от 0,03 до 9,99 Ом

± (0,1×R + 3 е.м.р.)

от 10,0 до 99,9 Ом

± (0,15×R + 3 е.м.р.)

4 Измерение амплитудного значения напряжения переменного тока 50 Гц

Диапазон измерения

от 1 до 300 В

Пределы допускаемой основной абсолютной погрешности измерений

± (0,05×U + 3 е.м.р.)

5 Измерение силы переменного тока частотой 50 Гц с применением измерительных клещей

Диапазон измерения

от 1 до 250мА

от 0,25 до 2,50 А

Пределы допускаемой основной абсолютной погрешности измерений

± (0,05×I + 3 е.м.р.)

Дополнительно:

Питание – Ni-MH аккумулятор 6 В, 2000 мА/ч или 5 элементов питания типоразмера АА;

Диапазон рабочих температур – от -15 ºС до +50 ºС;

Степень защиты корпуса – IP54;

Категория перенапряжения – CAT IV 300 В.

Учебный фильм
http://www.youtube.com/watch?feature=player_embedded&v=GUKqUYtYlhQ
Габариты и вес
ИС-20/1 с клещами КТИ-20/2:
Размер в упаковке ШхГхВ - 250х110х310
Размер самого прибора - 88х105х245
Брутто (масса прибора в упаковке) - 3640 гр.
Масса нетто (масса самого прибора) - 800 гр.

Программа для работы с ПК
Скачать программу RS_Terminal

Требования к системе: Windows XP SP2 и выше.

Требования к ПК: наличие встроенного Bluetooth модуля или внешнего Bluetooth USB адаптера с установленными для него на ПК драйверами.

Перед загрузкой убедитесь у системных администраторов, что на Вашем компьютере не стоит запрет на загрузку и установку сторонних программ.

Внимание! В некоторых случаях возможна некорректная работа операционной системы Вашего компьютера с некоторыми Bluetooth USB адаптерами.

Если при работе с программой не удается установить связь прибора с ПК, то:

- убедитесь, что на панели задач отображается символ Bluetooth и адаптер установлен как «Устройство Bluetooth»;

- проверьте, что имя и номер подключаемого прибора отображаются в окне «Устройства Bluetooth» компьютера.

В противном случае:

- подключите Bluetooth USB адаптер к другому USB порту компьютера;

- установите соответствующий драйвер для Bluetooth USB адаптера;

- замените Bluetooth USB адаптер.




Комплект поставки
