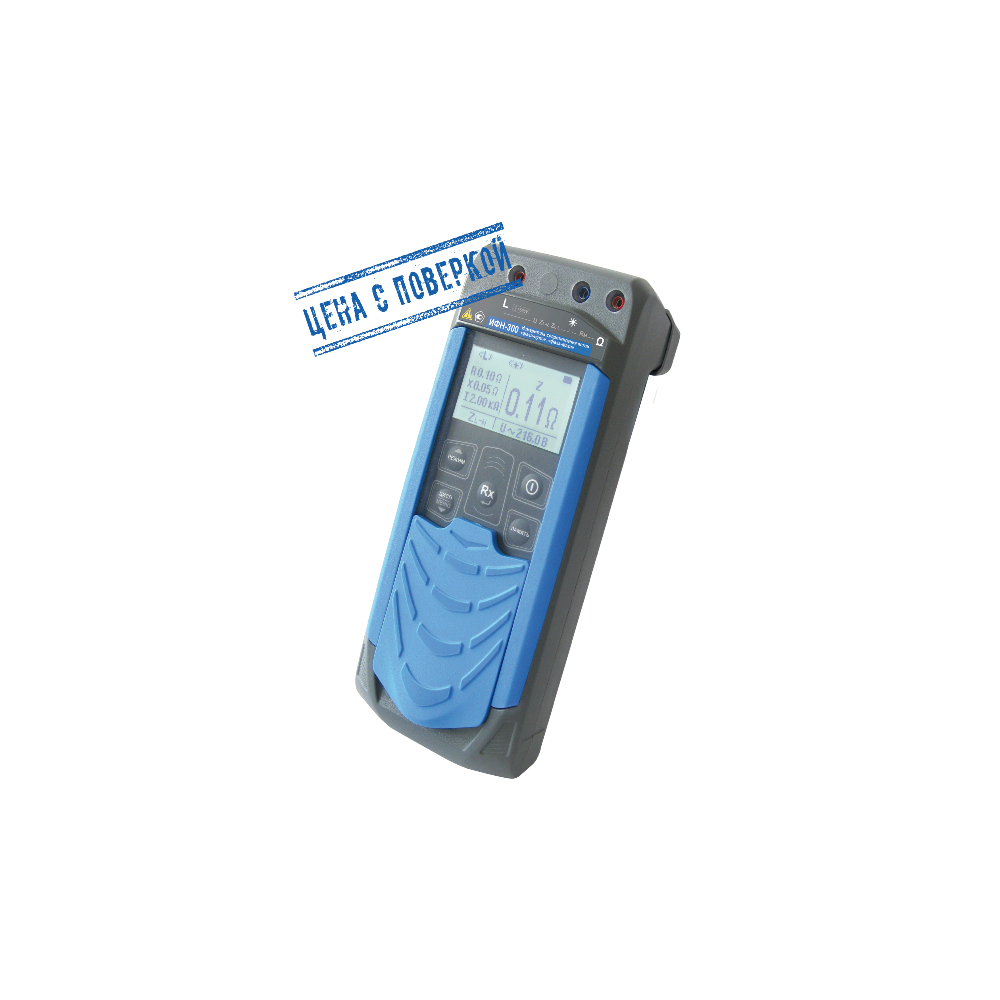

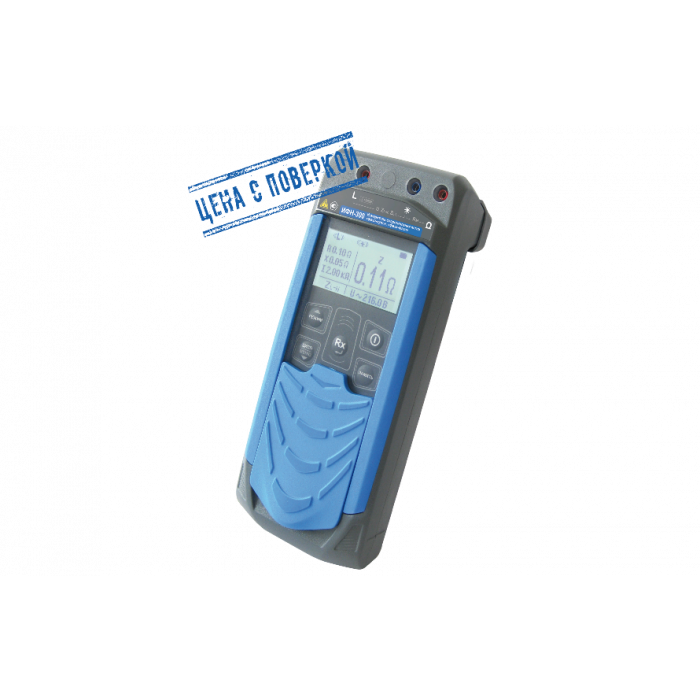

Измеритель параметров петли "фаза-нуль", "фаза-фаза" ИФН-300

Код товара 127998

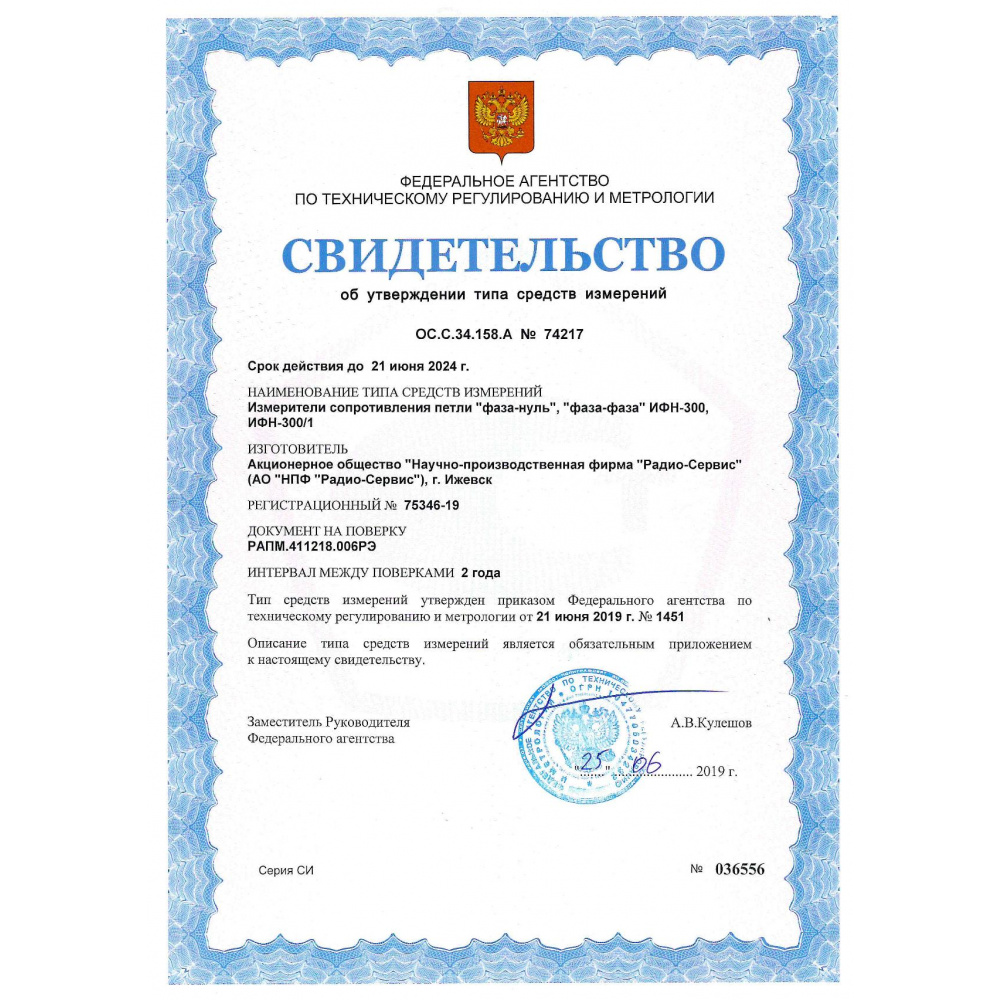

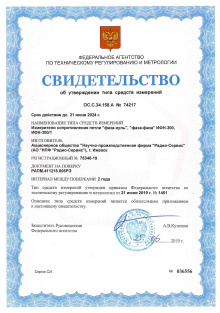

Номер в госреестре 75346-19. Ссылка на сайт.

Межповерочный интервал 24 месяца.

  • Измерение активного, реактивного и полного сопротивлений петли «фаза-нуль» и «фаза-фаза».

  • Вычисления прогнозируемого тока короткого замыкания петли «фаза-нуль» и «фаза-фаза», приведенного к напряжениям сети 220/380В, 230/400В или 240/415В.

  • Измерение напряжения переменного тока.

  • Измерение сопротивления металлосвязи.

Измерение полного сопротивления петли «фаза-нуль», «фаза-фаза» с автоматическим вычислением прогнозируемого тока короткого замыкания производится без отключения защиты линии. Полученные значения необходимы для оценки правильности установленного номинального значения элемента защиты от короткого замыкания (автоматического выключателя или предохранителя) и определения своевременного срабатывания данной защиты, что позволяет избежать возникновения серьёзных аварий и пожаров.

Измерение петли «фаза-нуль», «фаза-фаза» осуществляется при приёмосдаточных испытаниях оборудования по требованию контролирующих организаций или периодически - раз в 3 года.

Корпус прибора снабжён магнитными держателями, что позволяет, при необходимости, оперативно крепить прибор на стальные поверхности, в том числе с лакокрасочными покрытиями.


Технические характеристики
1 Измерение напряжения переменного тока
Диапазон измерения действующего значения напряжения, В от 10,0 до 450,0
Пределы допускаемой основной абсолютной погрешности измерения напряжения переменного тока, В ±(0,025∙U+3 е.м.р.)
Рабочий диапазон частот, Гц от 45 до 65
2 Измерение активного, реактивного и полного сопротивлений петли «фаза-нуль», «фаза-фаза»
Диапазоны измерений активного и реактивного сопротивлений петли «фаза-нуль», «фаза-фаза», Ом от 0,01 до 9,99
от 10,0 до 99,9
от 100 до 200
Диапазоны измерений полного сопротивления петли «фаза-нуль», «фаза-фаза», Ом от 0,01 до 9,99
от 10,0 до 99,9
от 100 до 300
Пределы допускаемой основной абсолютной погрешности измерения активного, реактивного и полного сопротивлений цепей «фаза-нуль», «фаза-фаза», Ом ±{[0,03+0,0001(Ак/Z-1)]∙А +4 е.м.р.}
Диапазон измерения сопротивлений согласно ГОСТ IEC 61557- 3, Ом от 0,14 до 300
Рабочий диапазон напряжения переменного тока, В от 180 до 450
Максимальный ток при измерении петли «фаза-нуль» - 16 А, «фаза-фаза» - 28 А.
Длительность протекания тока не более 20 мс.
3 Вычисление ожидаемого тока короткого замыкания
Диапазон вычислений ожидаемого тока короткого замыкания цепи «фаза-ноль», кА от 0 до 22 кА
Пределы допускаемой основной абсолютной погрешности вычисления ожидаемого тока замыкания цепи «фаза-ноль», А ±(220/Z)*(dz/100 %)1
±(230/Z)*(dz/100 %)2
Диапазон вычислений ожидаемого тока короткого замыкания цепи «фаза-фаза», кА от 0 до 38 кА
Пределы допускаемой основной абсолютной погрешности вычисления ожидаемого тока замыкания цепи «фаза-фаза», А ±(380/Z)*(dz/100 %)1
±(400/Z)*(dz/100 %)2
4 Измерение электрического сопротивления постоянному току (металлосвязь)
Диапазон измерения сопротивления, Ом от 0,01 до 999
Пределы допускаемой основной абсолютной погрешности, Ом ±(0,03∙R+3 е.м.р.)
Диапазон измерения сопротивления согласно ГОСТ IEC 61557-4, Ом от 0,13 до 999
Ток в измерительной цепи для сопротивлений не более 10 Ом, мА не менее 200
Измерит. напряжение постоянного тока на разомкнутых гнездах, В От 9 до 12
Примечания:
е.м.р – единица младшего разряда
R, U - значения измеряемых, соответственно, сопротивления и напряжения
Ак – конечное значение диапазона активного, реактивного или полного сопротивлений, Ом;
Z – полное сопротивление петли «фаза-нуль или «фаза-фаза» (включая измерительные кабели), Ом
А- значения измеряемых, соответственно, полного, активного или реактивного сопротивлений, Ом;
dz – предел относительной погрешности полного сопротивления петли «фаза-нуль» или «фаза-фаза», %
1, 2- Погрешность при выборе номинального напряжения 220/380В или 230/400В соответственно.

      Дополнительно:

  • Питание –    Ni-MH аккумулятор 6 В, 2000 мА/ч или 5 х 1,5 В элементов питания типоразмера АА;

  • Диапазон рабочих температур –   от -15 ºС до +50 ºС;

  • Ударопрочный, пыле- и влагозащищенный корпус. Степень защиты корпуса –   IP54;

  • Категория перенапряжения –   CAT IV 300 В;

  • Память на 10000 измерений;

  • Связь с компьютером;

  • Встроенное зарядное устройство.

Учебный фильм
Габариты и вес
Размер в упаковке ШхГхВ - 145х120х265
Размер самого прибора - 88х105х245
Брутто (масса прибора в упаковке) - 1700 гр.
Масса нетто (масса прибора) - 800 гр.



Программа для работы с ПК

Требования к системе: Windows XP SP2 и выше.

Требования к ПК: наличие встроенного Bluetooth модуля или внешнего Bluetooth USB адаптера с установленными для него на ПК драйверами.

Перед загрузкой убедитесь у системных администраторов, что на Вашем компьютере не стоит запрет на загрузку и установку сторонних программ.

Внимание! В некоторых случаях возможна некорректная работа операционной системы Вашего компьютера с некоторыми Bluetooth USB адаптерами.

Если при работе с программой не удается установить связь прибора с ПК, то:

- убедитесь, что на панели задач отображается символ Bluetooth и адаптер установлен как «Устройство Bluetooth»;

- проверьте, что имя и номер подключаемого прибора отображаются в окне «Устройства Bluetooth» компьютера.

В противном случае:

- подключите Bluetooth USB адаптер к другому USB порту компьютера;

- установите соответствующий драйвер для Bluetooth USB адаптера;

- замените Bluetooth USB адаптер.




Комплект поставки
