Комплекс трассопоисковый "Сталкер" 15-24 (встроенный GPS/ГЛОНАСС модуль, Li-Ion)

Код товара 131991

Трассоискатель "Сталкер 15-24" - быстрый и точный поиск телефонных, силовых кабелей и других коммуникаций, идентификация дефектов покрытия и глубины залегания с последующим картографированием.

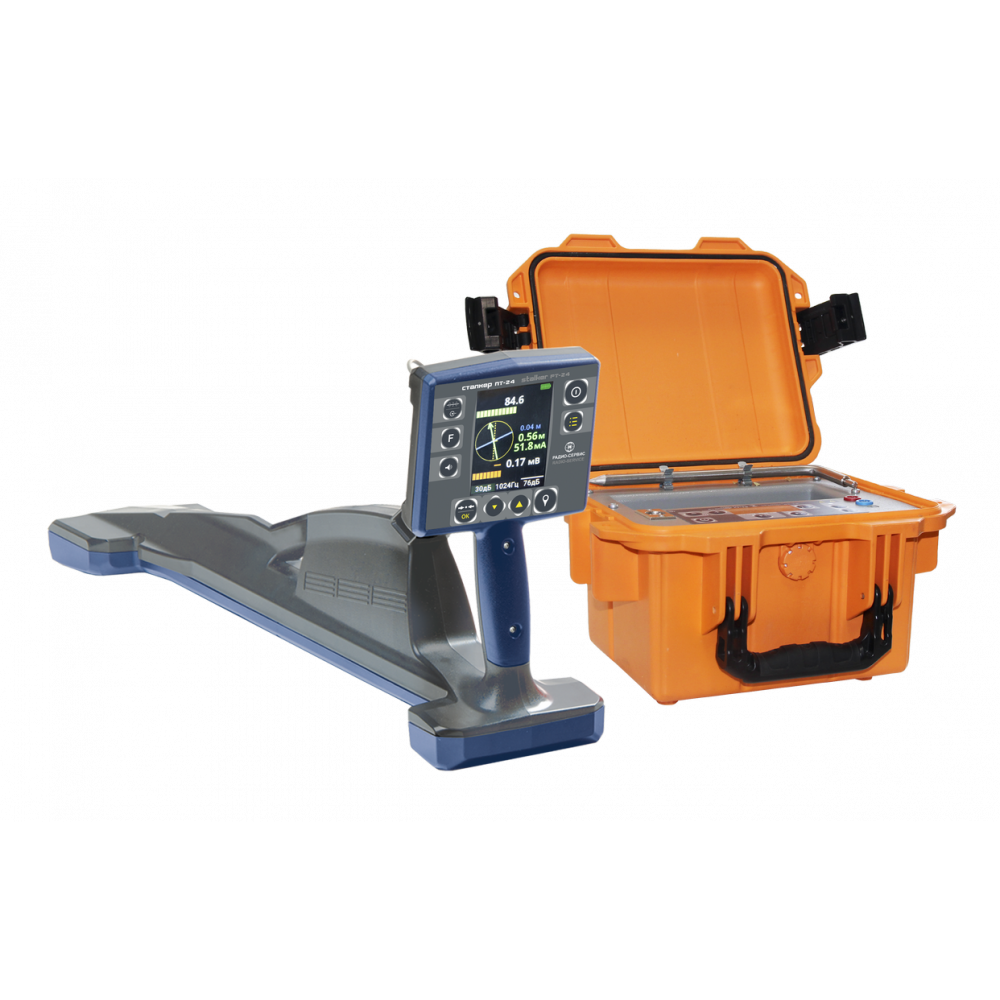

В комплект поставки трассоискателя «Сталкер 15-24» входит генератор ГТ-15 и приемник ПТ-24 со встроенным GPS/ГЛОНАСС модулем

С принципами работы с комплексами "Сталкер" можно ознакомиться в учебных фильмах:
Общие особенности трассоискателя "Сталкер 15-24"(встроенный GPS/ГЛОНАСС модуль, Li-Ion):
  • функция «Компас» - схематическое отображение на дисплее приемника двух коммуникаций;
  • поиск положения передающих зондов и камер телеинспекции
  • встроенный GPS/ГЛОНАСС модуль
  • GPS - выноска подземных трасс с последующим наложением на карту;
  • Высокоточное позиционирование (до 1 см.) совместно с GPS RTK – планшетом PrinCe LT700H;
  • возможность использования смартфона вместо внешнего GPS/ГЛОНАСС-модуля;
  • беспроводная связь с ПК (Bluetooth);
  • РАДИО частота (пассивная) для поиска трассы без генератора;
  • частота 33 кГц для бесконтактной подачи сигнала генератора в кабель;
  • поиск повреждений «фазовым», контактным и бесконтактным методами;
  • отбор жил в кабеле и определение кабеля в пучке при помощи мини датчика МД-01;
  • бесконтактная подача поискового сигнала при помощи передающих клещей КИ-50 или КИ-100;
  • поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
  • легкий и компактный генератор ГТ-15. Данный генератор входит в комплект деффектопоисковых комплексов Сталкер: 15-14, 15-04, 15-02М;
  • меню приемника ПТ-24 на русском, английском и китайском языках.

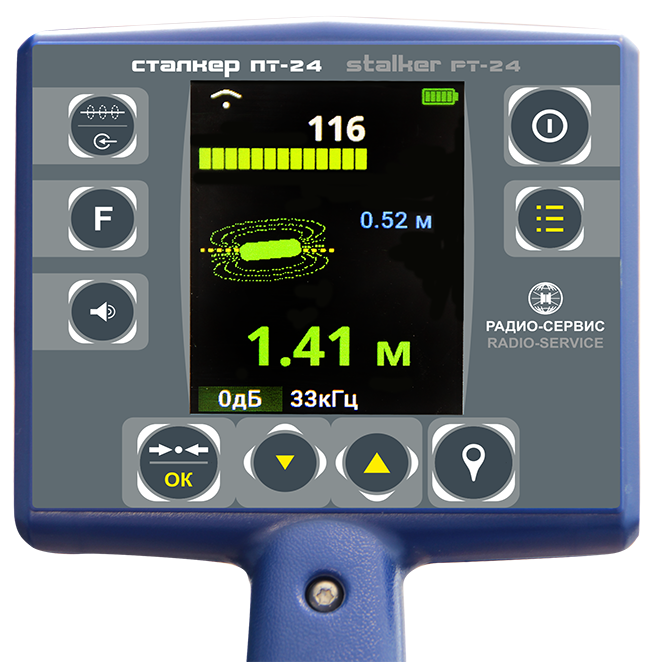

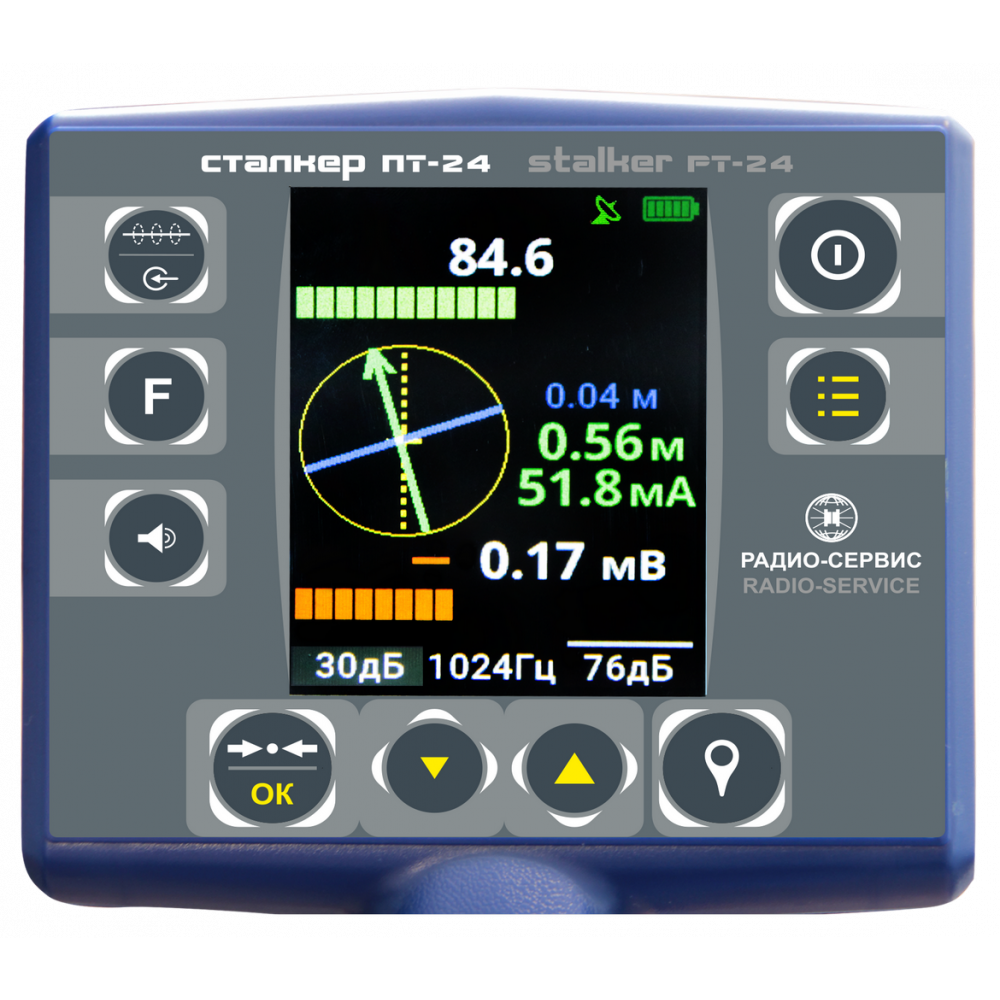

Приемник Сталкер ПТ-24 (встроенный GPS/ГЛОНАСС модуль, Li-Ion)
  • облегченная конструкция (вес 1,9 кг.)

  • Увеличенный яркий цветной дисплей

  • Увеличенное время работы

  Непрерывное отображение на  дисплее всех необходимых параметров:
  • Функция «Компас» с одновременным схематичным отображением двух коммуникаций:
- первая с протекающим током от генератора;
- вторая с протекающим током промышленной частоты  (кабелей) или ЭХЗ (труб);
  • Шкалы «максимума» и «минимума»;
  • Глубины залегания и силы тока коммуникации на всех активных частотах;
  • Полярность сигнала  -   в месте повреждения изоляции происходит смена знака «+» на «-»;
  • Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;
  • Режим острый максимум.

    В режиме "ЗОНД" обеспечивает поиск положения  передающих зондов и камер телеинспекции, имеющих автономный передатчик при внутритрубном обследовании на частотах 512 или 32768 Гц (33кГц)


Запись в память приемника ПТ-24:

  • уровня сигналов с магнитных антенн и по входу «ДАТЧИК»;

  • направления к коммуникации;

  • показания глубины залегания коммуникации и величины тока в ней;

  • направления поискового тока;

  • относительной полярности разности потенциалов по входу «ДАТЧИК»;

  • фазы сигнала по входу «ТРАССА»;

  • рабочих частот;

  • местные дата и время в момент снятия показаний по информации GPS;

  • координат места снятия показаний по информации GPS.


трассоискатель сталкер 15-04 карта GPS.png

  Технические характеристики приемника ПТ-24

Активные частоты*, Гц

273, 526, 1024,8928, 32768

Пассивные частоты, Гц

50 (POWER), 100, 300, 550, 1450 «РАДИО», «Эфир»


Частоты для работы с генераторами других производителе, Гц

 491,512,982, 2000, 2048, 8440, 9828, 10000

Полоса пропускания для режима «РАДИО»

от 10 кГц до 36 кГц

Полоса пропускания для режима «Эфир»

от 48 Гц до 10 кГц

Погрешность показаний глубины залегания трассы, %, не более

5

Память

10 000 точек

Время непрерывной работы от встроенных
Li-ion аккумуляторов не менее, ч
 20

Габаритные размеры, мм, не более

700x300x140

Масса, кг, не более

1,8

Диапазон рабочих температур, °С

от -30 до +55

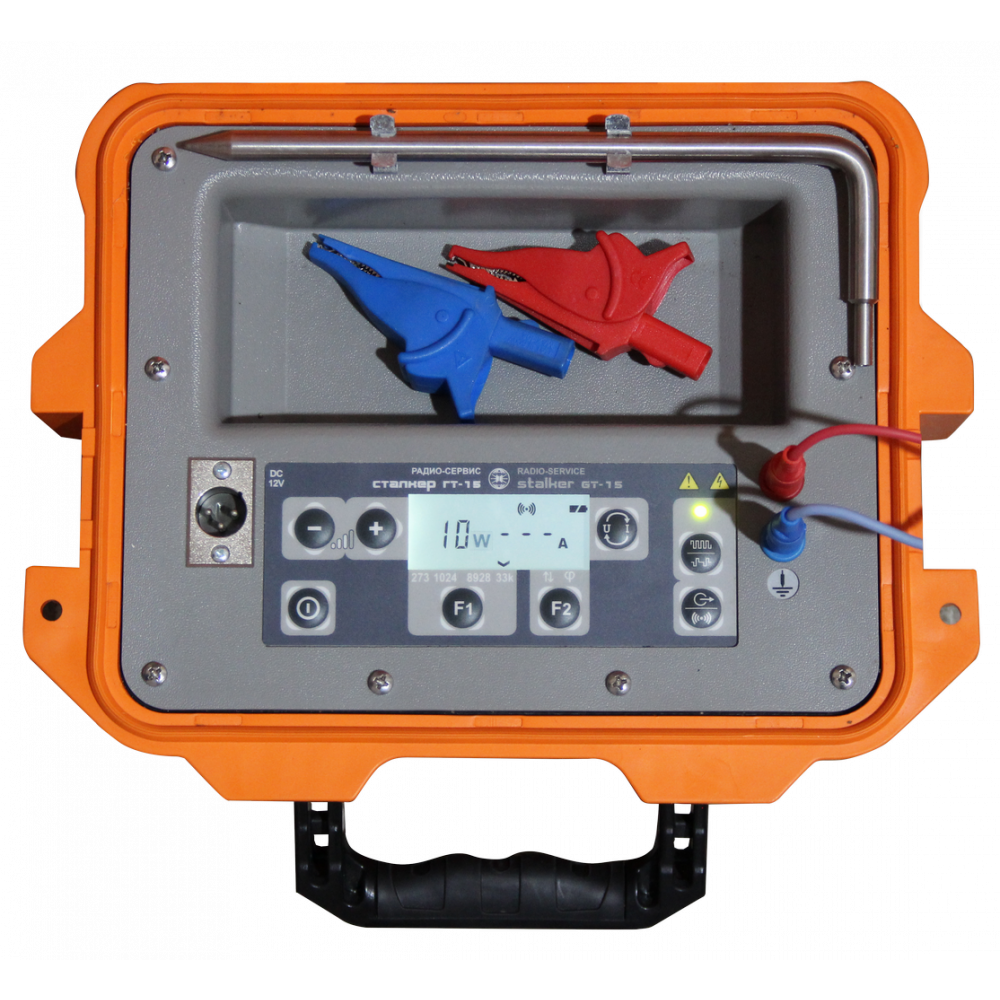

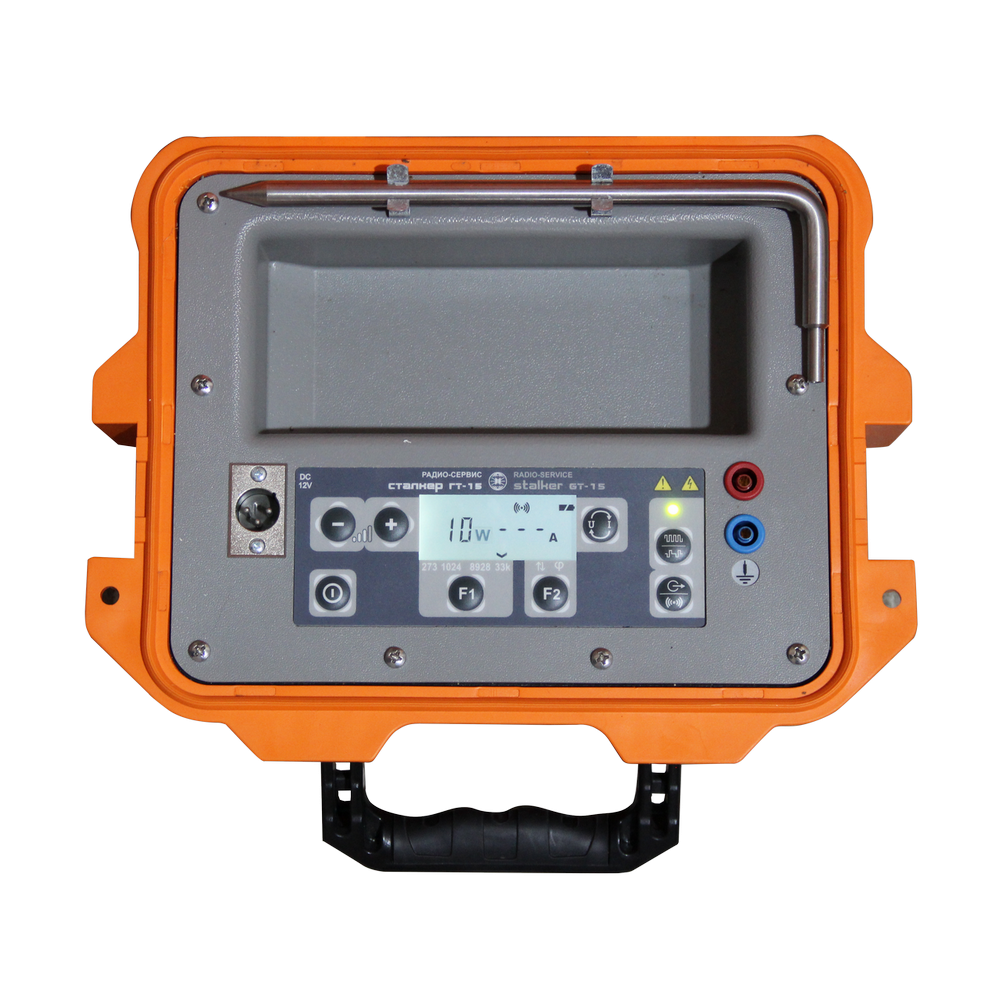

Генератор ГТ-15


генератор ГТ-15 с аксессуарами.png



  • Частота 33 кГц обеспечивает эффективное определение коммуникаций при бесконтактной подачи сигнала генератора «ГТ-15»;
  • одновременная подача двух частот;
  • индикация величины выходного тока;
  • напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе и оценить возможную дальность трассировки коммуникаций;
  • два режима работы - непрерывная и импульсная генерация для экономии заряда аккумуляторов;
  • автоматическое согласование генератора с нагрузкой.
Технические характеристики генератора ГТ-15

Рабочие частоты*, Гц

273, 1024,8928, 32768

Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт

от 1 до10

Сила тока, потребляемая от источника постоянного тока, А

не более 1,8

Габаритные размеры, мм, не более

210x130x100

Диапазон рабочих температур, °С

от -30 до +55

Масса, кг, не более

2,5

Учебный фильм
Габариты и вес
Размер в упаковке (ШхГхВ) - 740х330х315
Размер прибора, мм - нет данных
Брутто (масса прибора в упаковке) - 8500 гр.
Нетто (масса прибора) - 7400 гр.

Лицензии и сертификаты
Программа для работы с ПК
Скачать программу Stalker_Terminal

Требования к системе: Windows XP SP2 и выше.

Требования к ПК: наличие встроенного Bluetooth модуля или внешнего Bluetooth USB адаптера с установленными для него на ПК драйверами.

Перед загрузкой убедитесь у системных администраторов, что на Вашем компьютере не стоит запрет на загрузку и установку сторонних программ.

Внимание!

В некоторых случаях возможна некорректная работа операционной системы Вашего компьютера с некоторыми Bluetooth USB адаптерами.

Если при работе с программой не удается установить связь прибора с ПК, то:

- убедитесь, что на панели задач отображается символ Bluetooth и адаптер установлен как «Устройство Bluetooth»;

- проверьте, что имя и номер подключаемого прибора отображаются в окне «Устройства Bluetooth» компьютера.

В противном случае:

- подключите Bluetooth USB адаптер к другому USB порту компьютера;

- установите соответствующий драйвер для Bluetooth USB адаптера;

- замените Bluetooth USB адаптер.


Запись и просмотр треков. Работа с GPS.
Работа с RTK-планшетом LT700H

Работа трассоискателей и маркероискателей «Сталкер»
с высокоточным RTK планшетом PrinCe LT700H.

Повысить точность нанесения местоположения коммуникаций на карту можно с помощью высокоточного RTK-планшета PrinCe LT700H. Он передает координаты с расчетной точностью до 10 см, используя RTK поправки, и в автономном режиме (без RTK поправок) до 1 м.

Начало работы

Установите с PlayMarket приложение «GNSS Tool», если оно не было установлено.
С сайта www.radio-service.ru в разделе «Трассоискатели» скачайте и установите Android- приложение «Stalker Terminal». Для установки приложения в настройках планшета необходимо разрешить установку приложений из неизвестных источников.
Для обеспечения передачи координат с высокой точностью планшет LT700H использует RTK поправки от базовых станций сети PrinNet. Доступ к ним Вы можете получить в службе технической поддержки АО «Прин» (услуга платная). Дополнительно ознакомиться с актуальным покрытием и расположение базовых станций сети PrinNet можно на сайте компании по адресу www.prin.ru/seti_referencnyh_stancij/prinnet/.

Внимание. Перед началом работы прикрутите без усилий антенну к планшету и установите таким образом, чтобы ее торец смотрел вверх. По завершению работы для обеспечения сохранности антенны снимите ее.

Настройки системы планшета

Для первоначальной настройки системы планшета необходимо активировать режим «Для разработчиков». Для этого:
- в меню «НАСТРОЙКИ» зайдите в пункт «СИСТЕМА»;
- зайдите в пункт «О планшете»;
- нажмите (тапните) 5 раз на номер сборки (номер сборки LT700H);
- зайдите в пункт «Для разработчиков» или «Параметры разработчика»;
- зайдите в пункт «Выбрать приложение для фиктивных местоположений»;
- выберите «GNSS Tool» и выйдите из настроек.

Настройки приложения «GNSS Tool»

1. Если Вы планируйте работать без RTK поправок, то откройте приложение «GNSS Tool», зайдите в пункт «Connect» и нажмите «CONNECT».
2. Если Вам необходимо получать координаты с высокой точностью, то для получения RTK поправок требуется наличие мобильного интернета, а так же в приложении необходимо прописать параметры подключения: IP адрес, Port, логин, пароль и тип подключения, которые нужно получить в службе технической поддержки АО «Прин».

Далее:

- вставьте в планшет SIM карту для мобильного интернета, для чего временно снимите аккумулятор;
- откройте приложение «GNSS Tool» и убедитесь в наличие сети интернет;
- зайдите в пункт «Connect»;
- в пункте «Device Type» выберите «Local»;
- в пункте «Device ID» выберите LT700H;
- внизу нажмите «CONNECT» , далее «yes» и после загрузки «Ок»;
- в пункте «Diff Data Source» выберите пункт «CORS» и введите данные IP * и Port *;
- в пункте «Source Table» для автоматического подключения к ближайшей базовой станции сети PrinNet выберите строку «Nearest_RTCM32»;
- в пунктах User и Password пропишите логин* и пароль* соответственно;
- для автоматического подключения к данной сети напротив строки «Auto Login» поставьте «галочку»;
- внизу нажмите «LOGIN».
Примечание * - Параметры подключения, полученные от АО «Прин».

Далее на основном экране приложения отображаются:

а) B,L - координаты местоположения;
б) SVs number - количество спутников, используемые/найденные;
в) Status:
Single или avto - автономное позиционирование, нет приема RTK поправок от базовых станций. Точность определения координат невысокая;
Float – плавающее решение, т.е. фазовая неоднозначность не разрешена, поправки с базовой станции приемник не получает в связи с отсутствием сети интернет, либо вы находитесь в здании. Точность определения координат не максимальная;
Fixed - фиксированное решение, т.е. разрешена фазовая неоднозначность. В этом статусе приемник получает поправки с базовой станции. Оптимальный режим для работы, обеспечивающий высокую точность до 10 см.;
г) HRMS (m) – расчетная точность в плане (на местности);
д) VRMS (m) - расчетная точность по высоте.

В дальнейшем после запуска приложения зайдите в пункт «Connect» и нажмите «CONNECT».

Примечание. По всем вопросам, связанным с работой планшета PrinCe LT700H и приложения «GNSS Tool», обращайтесь в службу технической поддержки АО «Прин» (+7-800-222-34-91, support@prin.ru).

Настройки приложения «Stalker Terminal»

После запуска и настройки приложения «GNSS Tool» откройте приложение «Stalker Terminal».
Дальнейшее соединение и работу трассоискателей с приложением «Stalker Terminal» смотрите в соответствующих разделе руководства по эксплуатации на трассоискатели, а так же в обучающем фильме на сайте www.radio-service.ru в разделе трассоискатели или https://vk.com/video-69910783_456239032


Завершение работы

По завершению работы для экономии заряда батареи в приложении «GNSS Tool»
зайдите в пункт «Connect» и нажмите «DISCONNECT» .
Для обеспечения сохранности антенны открутите ее и уберите в защитный карман.
При длительном не использовании рекомендуется сделать полное выключение планшета.

Приложение для Android
Последние обновления:
- Теперь можно поделиться треком не покидая приложение и не закрывая трек.
- Появилась возможность удаления точек прямо во время построения трека.

Приложение Stalker Terminal для ОС Android предназначено для совместной работы смартфона (планшета), имеющего встроенный GPS/ ГЛОННАС модуль, с трассопоисковыми приемниками и маркероискателями серии «Сталкер» и позволяет:

- Передавать координаты приемнику для построения трека, полученные от встроенного GPS/ ГЛОННАС модуля смартфона, в том числе и от высокоточного RTK – планшета PrinCe LT700H;
- Считывать треки из приемника;
- Просматривать и изменять треки;
- Экспортировать треки для их просмотра на ПК;
- В режиме просмотра трека осуществлять навигацию от текущего местонахождения пользователя до выбранной точки на треке.

Дополнительно для приемников с li-ion аккумулятором в приложении доступны:

- Отображение сохраненной точки на дисплее смартфона (планшета) после нажатия у приемника на кнопку записи координат;
- Добавление собственных комментариев (примечаний) к выбранной точке на треке;
- Измерение расстояния между двумя выделенными точками (по прямой и по треку);
- Можно поделиться треком не покидая приложение и не закрывая трек.
- Удаления точек прямо во время построения трека.

В приложении добавлен выбор Яндекс карты (режим отображения "схема").

Выбирать тип карты следует до начала работы. Во время работы смена
карты невозможна.

Скачать приложение StalkerTerminal для Android


Требования к системе: Android  6.0 и выше.
Для установки приложения скопируйте его во внутреннюю память смартфона.

В настройках смартфона необходимо разрешить установку приложений из неизвестных источников.
