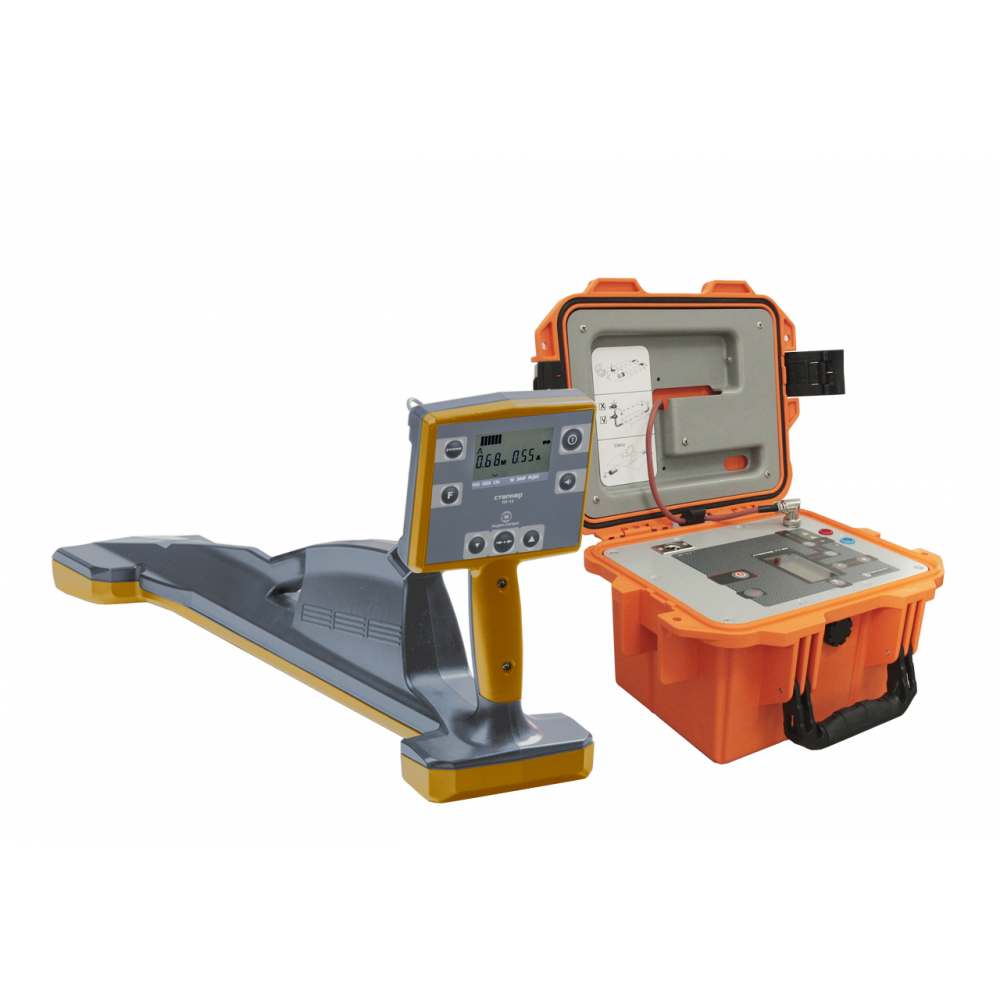

Комплекс трассопоисковый "Сталкер" 80-12

Код товара 130402

Планируемая дата выпуска генератора  ГТ-80 - середина июля 2021 года.

Трассоискатель "Сталкер 80-12" предназначен для определения планового положения и глубины залегания коммуникаций, обследования участков местности перед проведением земляных работ.

В комплект поставки трассоискателя «Сталкер 80-12» входит генератор ГТ-80 и приемник ПТ-12.

Поиск мест повреждения трассопоисковым комплексом "Сталкер" 75-24 показан в учебном фильме https://youtu.be/Q7ht0PSZkiI

 С принципами работы с комплексом "Сталкер" 15-24 можно ознакомиться в учебных фильмах:


Общие особенности трассоискателя "Сталкер 80-12":
  • Простой и понятный процесс поиска подземных коммуникаций;
  • Дистанционное управление генератором ГТ-80 через сеть GSM;
  • Частота 33 кГц для бесконтактной подачи сигнала генератора в коммуникацию
  • Дальность поиска - до 10 км на глубине до 6
  • «РАДИО»  частота (пассивная) для поиска трассы без генератора;
  • Бесконтактная подача поискового сигнала при помощи передающих клещей КИ-50 или КИ-100;

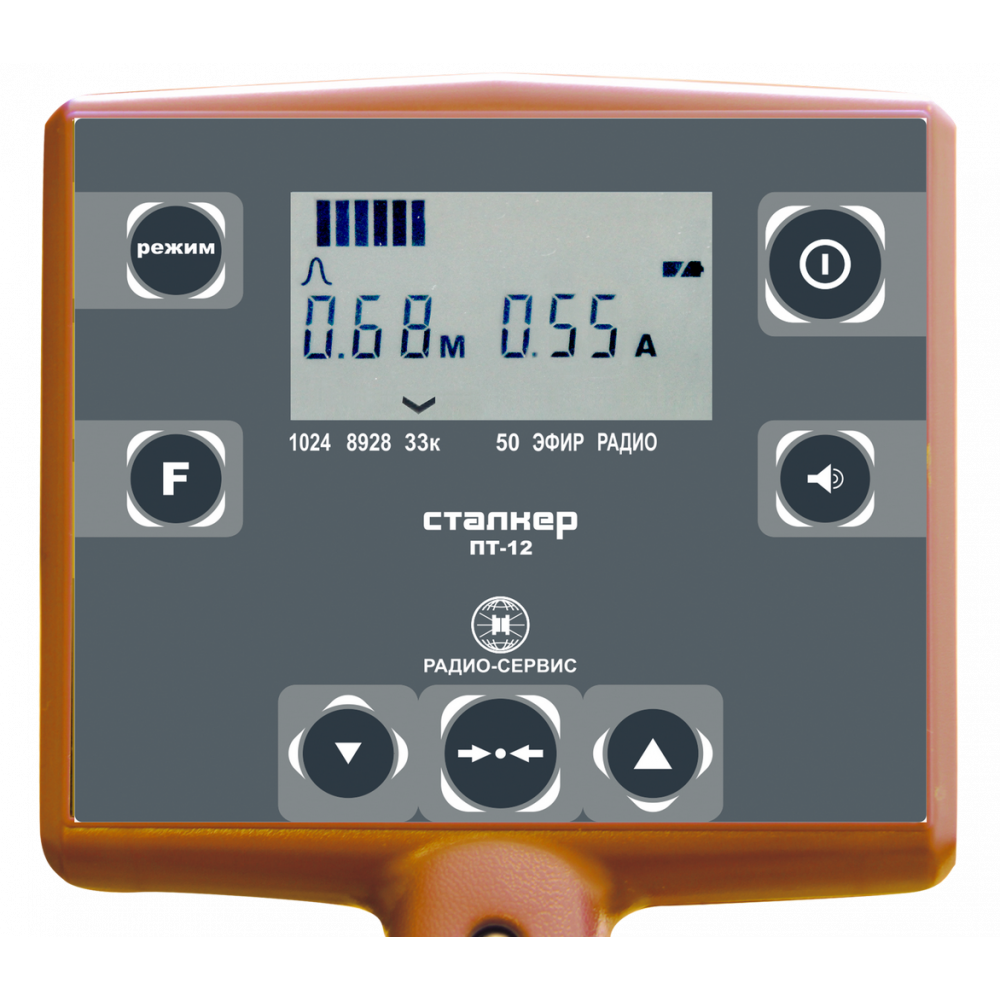

Приемник ПТ-12

ПТ-12 1280x584.png

  • Легкий, ударопрочный, брызгозащищенный корпус;
  • Жидкокристаллический антибликовый дисплей с подсветкой;
  • Встроенный динамик;
  • Автоматическое определение глубины залегания и силы тока в коммуникации, в том числе и в пассивном режиме на частоте 50 Гц;
  • Режимы поиска: острый максимум, пологий максимум, минимум;
  • Изменение тональности сигнала в зависимости от расположения оператора относительно оси коммуникации.
Технические характеристики ПТ-12

Активные частоты

1024

8928

32768 (33к)

Диапазон рабочих частот при работе без генератора

«ЭФИР» (48 – 14000 Гц)

«РАДИО» (10 – 36 кГц)

50 Гц

Определение глубины залегания коммуникации

От 0,10 м до 6,00 м

Определение тока рабочей частоты в коммуникации

от 10 мА до 10,0 А

Предел допускаемой погрешности определения планового положения оси одиночной коммуникации на глубине залегания 2 м, не более

+- 0,1 м

Габаритные размеры, не более

700х300х140 мм

Масса, не более

1,7 кг

Значения рабочей температуры

от минус 20 до плюс 55 ºС;

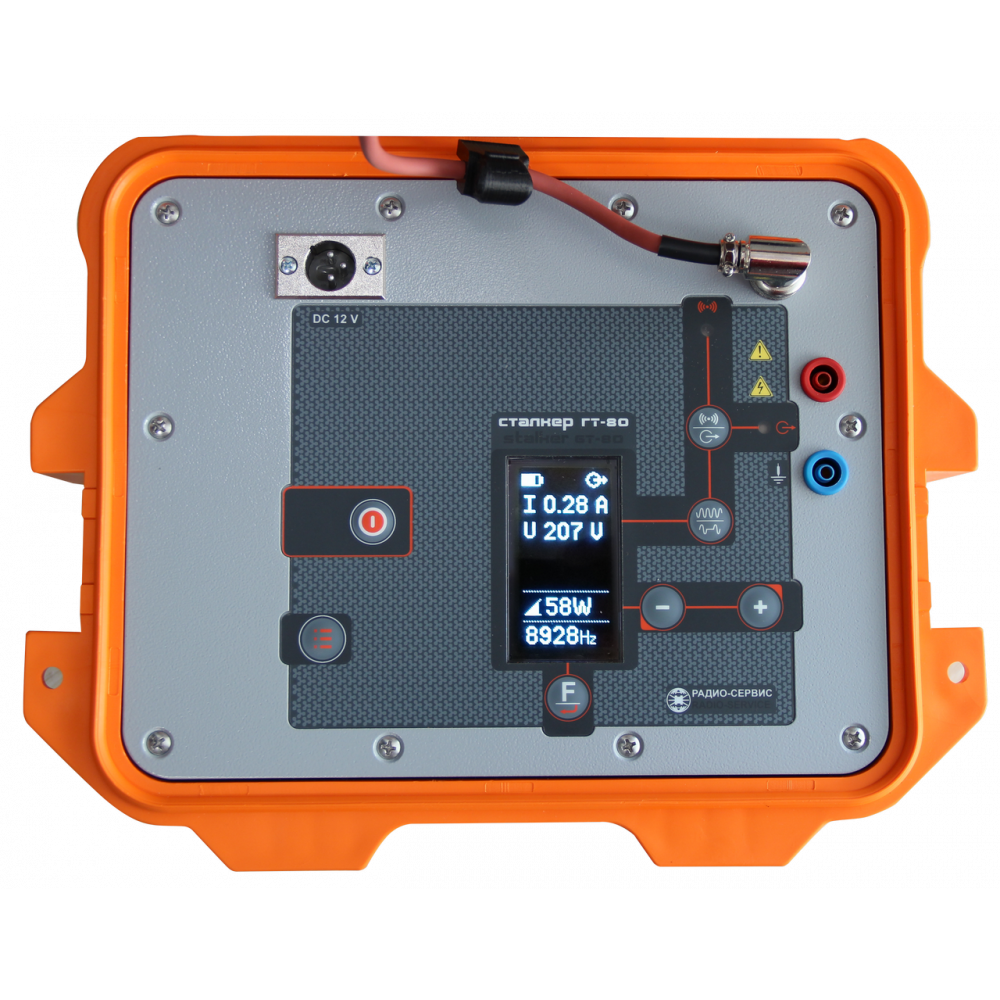

Генератор ГТ-80
ГТ-80 с дисплеем.png

  • Встроенный индуктор обеспечивает наведение сигнала 33 кГц в линию с поверхности земли.

  • Дистанционное управление генератором через сеть GSM

  • Отложенный старт

  • Бесконтактная подача сигнала при помощи передающих клещей КИ-50 или КИ-100

  • Быстрое автоматическое согласование с нагрузкой для простоты использования;

  • Совместим со всеми приемниками серии «Сталкер»

  • Работа с приемниками других производителей

  • Питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В);

  • Влагозащищенный, ударопрочный корпус (IP 54).

Технические характеристики гегенаратора ГТ-80

Фиксированные частоты*, Гц

273, 526, 1024, 8928, 32768 (33кГц);

Пользовательские частоты для работы с приемниками других производителей

от 270 до 10000 Гц (шаг установки 1 Гц)

Максимальная выходная мощность и ток

до 5,99 кГц – 80 Вт, 12 А

от 6 до10 кГц – 60 Вт, 8 А

33 кГц – 10 Вт, 3 А

Габаритные размеры, мм, не более

275х250х180

Вес со встроенными аккумуляторами, кг, не более

8,5

Диапазон рабочих температур, °С

от -30 до +55


Учебный фильм
http://www.youtube.com/wtch?feature=player_detailpage&v=OfLfEX6TOXA
Лицензии и сертификаты
Комплект поставки
