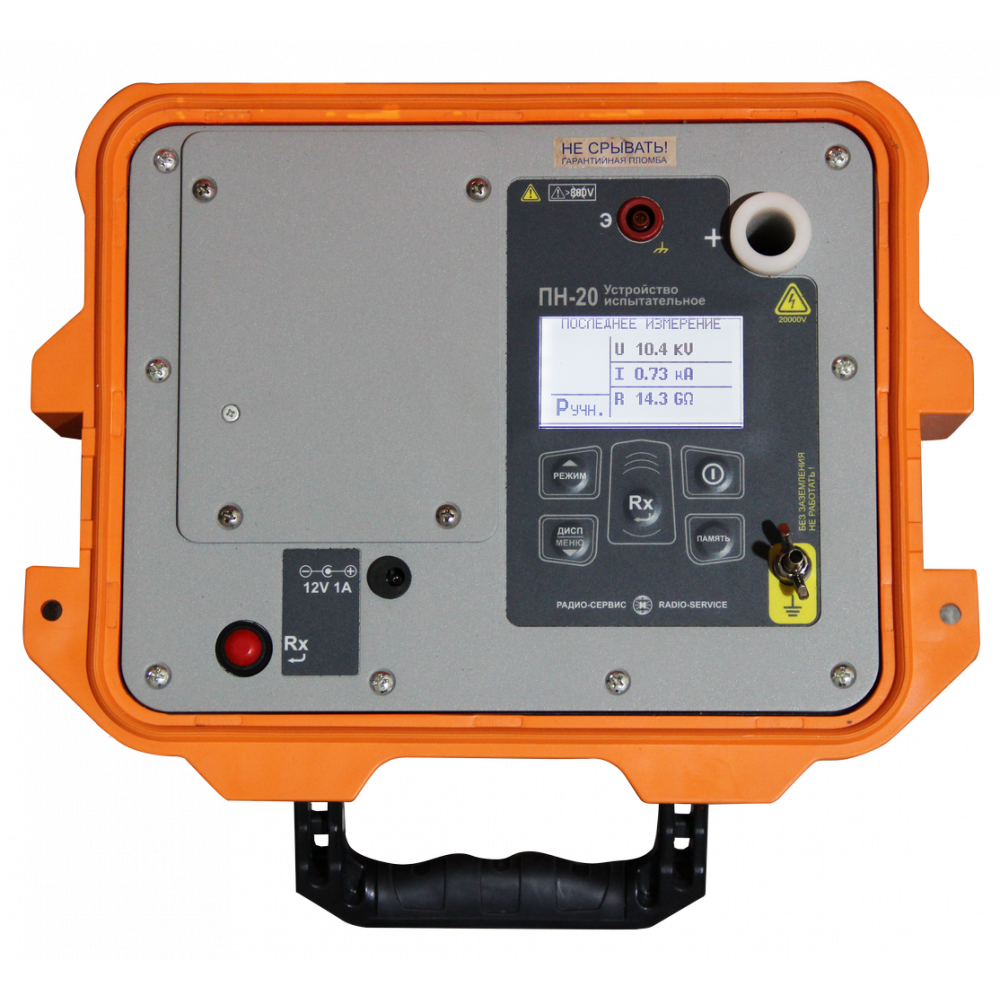

Устройство испытательное ПН-20

Устройство испытательное ПН-20 предназначен для проведения испытаний и оценки сопротивления изоляции, не находящихся под напряжением высоковольтных кабельных линий, изоляторов, муфт, двигателей и другого оборудования, а также для проверки высоковольтных разрядников постоянным напряжением от 0,5 до 20 кВ. Устройство может быть использовано линейным персоналом для оперативного контроля состояния изоляции перед включением в работу оборудования после монтажа или ремонта.
Особенности
  • автоматический выбор диапазонов измерения;
  • защита от подключения к необесточенной сети или внезапной подачи напряжения во время измерений;
  • программируемое время измерения сопротивления от 1 до 60 минут;
  • выбор функции автоматической остановки испытания при возникновении пробоя;
  • индикация уровня остаточного напряжения на объекте после окончания измерения и автоматическое его снятие;
  • ударопрочный, пыле- и влагозащищенный корпус. Степень защиты в транспортном положении IP67, в рабочем положении IP40;
  • высокая помехоустойчивость в измеряемой цепи;
  • автоматический переход в энергосберегающий режим через 2,5 минуты после окончания измерений;
  • жидкокристаллический дисплей;
  • индикация состояния внутреннего источника питания;
  • система защиты аккумулятора от перезаряда;
  • защита от неправильного включения;
  • память до 50 результатов испытаний.

								S
HTML
N
Array ( [TEXT] => <ul> <li>автоматический выбор диапазонов измерения;</li> <li>защита от подключения к необесточенной сети или внезапной подачи напряжения во время измерений;</li> <li>программируемое время измерения сопротивления от 1 до 60 минут;</li> <li>выбор функции автоматической остановки испытания при возникновении пробоя;</li> <li>индикация уровня остаточного напряжения на объекте после окончания измерения и автоматическое его снятие;</li> <li>ударопрочный, пыле- и влагозащищенный корпус. Степень защиты в транспортном положении IP67, в рабочем положении IP40;</li> <li>высокая помехоустойчивость в измеряемой цепи;</li> <li>автоматический переход в энергосберегающий режим через 2,5 минуты после окончания измерений;</li> <li>жидкокристаллический дисплей;</li> <li>индикация состояния внутреннего источника питания;</li> <li>система защиты аккумулятора от перезаряда;</li> <li>защита от неправильного включения;</li> <li>память до 50 результатов испытаний.</li> </ul> <br> [TYPE] => HTML )
OSOBENNOSTI
Технические характеристики

Установка испытательного напряжения постоянного тока, кВ от 0,5 до 20
от 0,5 до 10 с шагом 0,1 кВ
от 10 до 20 с шагом 1 кВ
Предел измерения сопротивления до 20 ГОМ
Диапазон измерений переменного напряжения относительно земли, В от 10 до 700
Показания тока утечки от 0,01 до 800 мкА
Измерение напряжения пробоя разрядников от 0,5 до 20 кВ
Питание герметичный свинцово-кислотный аккумулятор 12В 4,5 А/ч
Рабочая температура от - 20°С до +50°С

								S
HTML
N
Array ( [TEXT] => <br> <table border="1" cellpadding="1" cellspacing="1"> <tbody> <tr> <td> <span style="background-color: #ffffff;">Установка испытательного напряжения постоянного тока, кВ</span> </td> <td> <span style="background-color: #ffffff;">от 0,5 до 20<br> </span>от 0,5 до 10<span style="background-color: #ffffff;"> с шагом 0,1 кВ<br> </span>от 10 до 20 с шагом 1 кВ<span style="background-color: #ffffff;"><br> </span> </td> </tr> <tr> <td> <span style="background-color: #ffffff;">Предел измерения сопротивления</span> </td> <td> <span style="background-color: #ffffff;">до 20 ГОМ</span> </td> </tr> <tr> <td> <span style="background-color: #ffffff;">Диапазон измерений переменного напряжения относительно земли, В</span> </td> <td> <span style="background-color: #ffffff;">от 10 до 700</span> </td> </tr> <tr> <td> <span style="background-color: #ffffff;">Показания тока утечки</span> </td> <td> <span style="background-color: #ffffff;">от 0,01 до 800 мкА</span> </td> </tr> <tr> <td> <span style="background-color: #ffffff;">Измерение напряжения пробоя разрядников</span> </td> <td> <span style="background-color: #ffffff;">от 0,5 до 20 кВ</span> </td> </tr> <tr> <td> <span style="background-color: #ffffff;">Питание</span> </td> <td> герметичный свинцово-кислотный аккумулятор 12В 4,5 А/ч </td> </tr> <tr> <td> <span style="background-color: #ffffff;">Рабочая температура</span> </td> <td> <span style="background-color: #ffffff;">от - 20°С до +50°С</span> </td> </tr> </tbody> </table> <br> [TYPE] => HTML )
TECHNIKAL
Документы и инструкции
								S
FileMan
Y
Array ( [0] => /upload/medialibrary/d08/d08136fd9785d28117f92917487f6a72.pdf )
MANUALS
Габариты
Устройство испытательное ПН-20:
Размер  ШхГхВ - 275х250х180
Масса  - 4,9 кг
								S
HTML
N
Array ( [TEXT] => <u><b><span style="color: #438ccb;">Устройство испытательное ПН-20:</span></b></u><br> Размер  ШхГхВ - 275х250х180<br> Масса  - 4,9 кг [TYPE] => HTML )
GABARITI
Комплект поставки

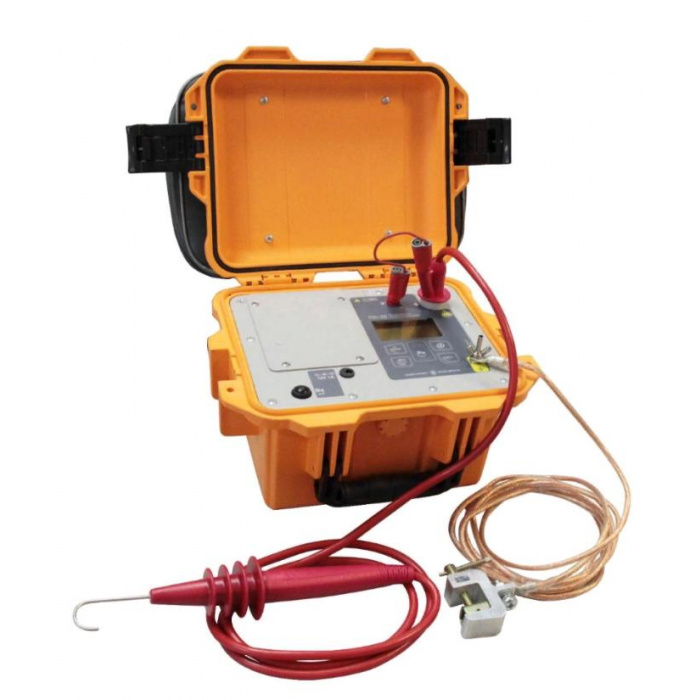

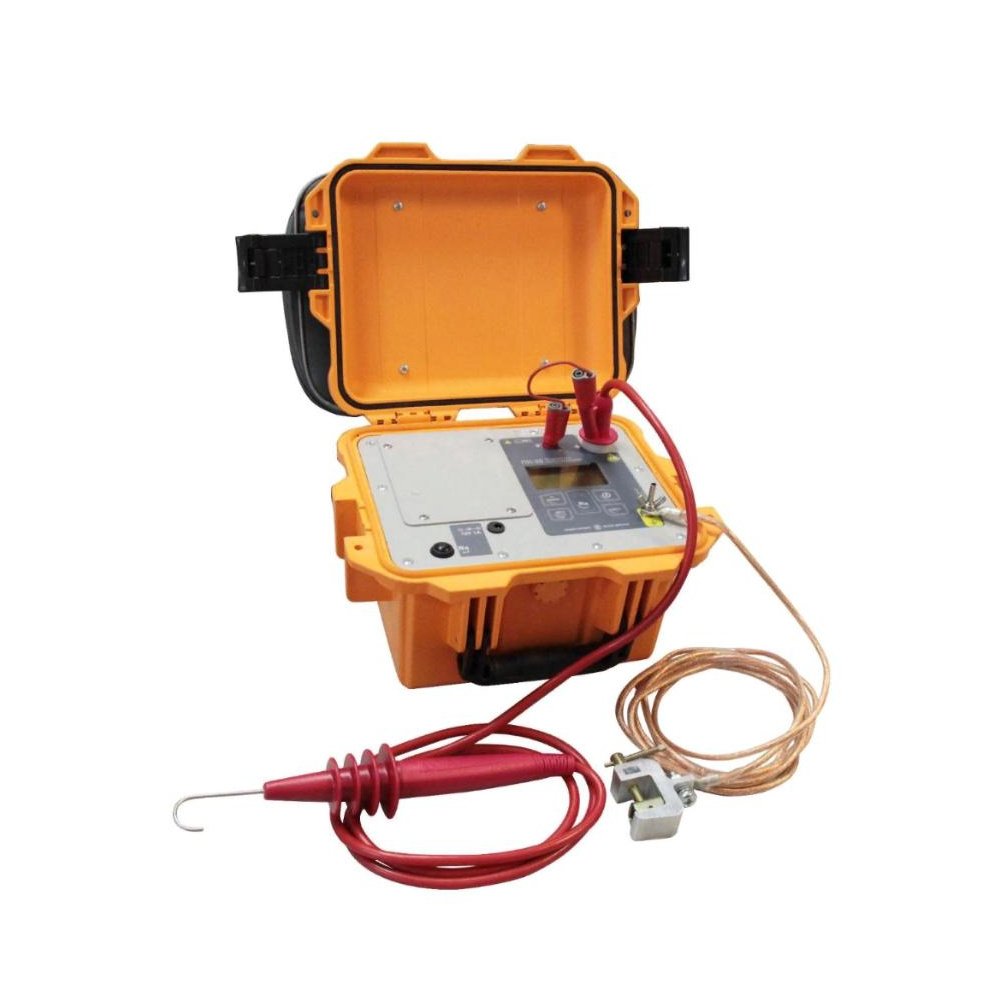

  • устройство испытательное ПН-20 - 1 шт
  • адаптер для зарядки аккумулятора 12В, 1А - 1 шт;
  • кабель измерительный высоковольтный 1,8 м - 1 шт;
  • наконечники сменные для высоковольтного щупа - 2 шт;
  • кабель соединительный 1,5 м - 2шт;
  • кабель заземления 3 м - 1 шт;
  • струбцина для подключения к заземлению - 1 шт;
  • зажим изолированный типа "крокодил" - 1 шт;
  • сумка для аксессуаров - 1 шт;
  • руководство по эксплуатации - 1 шт.

								S
HTML
N
Array ( [TEXT] => <ul> <li>устройство испытательное ПН-20 - 1 шт</li> <li>адаптер для зарядки аккумулятора 12В, 1А - 1 шт;</li> <li>кабель измерительный высоковольтный 1,8 м - 1 шт;</li> <li>наконечники сменные для высоковольтного щупа - 2 шт;</li> <li>кабель соединительный 1,5 м - 2шт;</li> <li>кабель заземления 3 м - 1 шт;</li> <li>струбцина для подключения к заземлению - 1 шт;</li> <li>зажим изолированный типа "крокодил" - 1 шт;</li> <li>сумка для аксессуаров - 1 шт;</li> <li>руководство по эксплуатации - 1 шт.</li> </ul> <br> [TYPE] => HTML )
COMPLECTPOSTAVKI
