Трассоискатель Сталкер 75-02М

Снят с производства. Замена: Сталкер 75-12

Комплекс предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей, обследования участков местности перед проведением земляных работ.

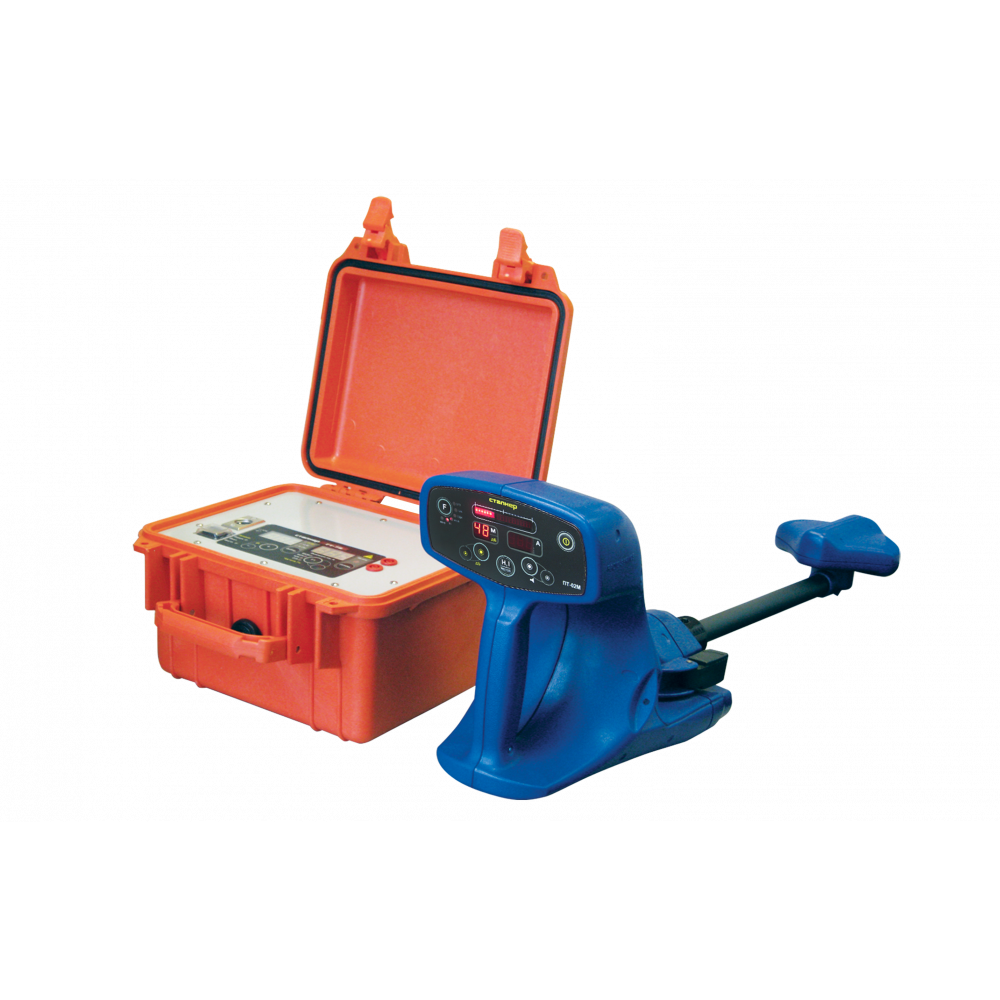

  В комплект поставки «Сталкер 75-02М» входит генератор ГТ-75 и приемник ПТ-02М.

Общие особенности трассопоискового комплекса:
  • поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
  • наличие четырех рабочих частот и регулируемая выходная мощность генератора позволяют эффективно проводить весь комплекс работ;
  • возможность комплектации датчиками контроля изоляции (контактным и бесконтактным), индукционными клещами, мини-датчиком для отбора кабельных жил.

Приемник ПТ-02М

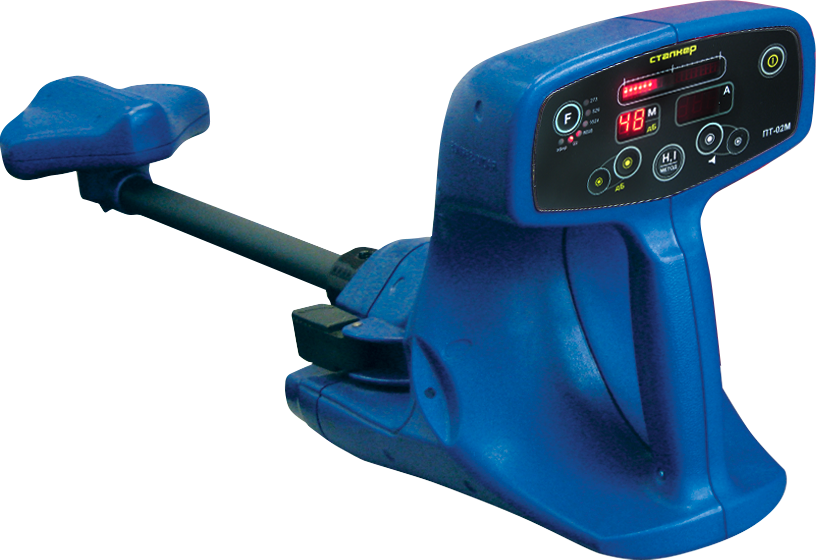

пт-02 м (слева).png
  • высокая скорость фильтрации;
  • оптическая и звуковая индикация;
  • точное определение положения оператора относительно оси трассы при помощи индикатора «влево-вправо»;
  • индикация глубины залегания;
  • питание от встроенного аккумулятора с защитой от избыточного разряда или от 5 элементов питания типа АА;
  • встроенное зарядное устройство; влагозащищенный, ударопрочный корпус (IP 42).

Технические характеристики приемника ПТ-02М

Активные частоты*, Гц

273, 526, 1024,8928

Пассивные частоты, Гц

50

Ширина полосы пропускания для режимов с рабочей частотой

50, 273, 526, 1024 и 8928 Гц, не более, Гц:

- по уровню минус 3 дБ

- по уровню минус 60 дБ







9

24

Полоса пропускания для режима «эфир»

от 48 Гц до 10 кГц

Чувствительность, приведенная ко входу приемника при

отношении сигнал шум 6 dB, мкВ



0,5

Динамический диапазон входных сигналов, dB

100

Ослабление сигнала переменного тока частотой 50 Гц, dB

80

Определение глубины залегания трассы, м

до 10

Погрешность показаний глубины

залегания трассы, %, не более



5

Габаритные размеры, мм, не более

720х245х170

Масса, кг, не более

2,4

Диапазон рабочих температур, 0С

от -30 до +55

								S
HTML
N
Array ( [TEXT] => <img width="327" alt="пт-02 м (слева).png" src="/upload/medialibrary/ef6/ef66d1fdac69d54aae42c2364bb3a2d5.png" height="224" title="пт-02 м (слева).png"><br> <ul> <li>высокая скорость фильтрации; </li> <li>оптическая и звуковая индикация; </li> <li>точное определение положения оператора относительно оси трассы при помощи индикатора «влево-вправо»; </li> <li>индикация глубины залегания; </li> <li>питание от встроенного аккумулятора с защитой от избыточного разряда или от 5 элементов питания типа АА; </li> <li>встроенное зарядное устройство; влагозащищенный, ударопрочный корпус (IP 42).</li> </ul> <p> <b>Технические характеристики приемника ПТ-02М</b> </p> <p> </p> <table cellspacing="0" cellpadding="0" width="674" style="width: 505.15pt; border-collapse: collapse; border-width: initial; border-color: initial;" border="1"> <tbody> <tr style="height: 16.55pt;"> <td width="403" style="width: 302.35pt; border: 1pt solid windowtext; height: 16.55pt;"> <p> Активные частоты*, Гц </p> </td> <td width="270" style="width: 202.8pt; border-top-style: solid; border-right-style: solid; border-bottom-style: solid; border-top-color: windowtext; border-right-color: windowtext; border-bottom-color: windowtext; border-top-width: 1pt; border-right-width: 1pt; border-bottom-width: 1pt; border-left-width: initial; border-left-color: initial; height: 16.55pt;"> <p align="center"> 273, 526, 1024,8928 </p> </td> </tr> <tr> <td width="403" style="width: 302.35pt; border-right-style: solid; border-bottom-style: solid; border-left-style: solid; border-right-color: windowtext; border-bottom-color: windowtext; border-left-color: windowtext; border-right-width: 1pt; border-bottom-width: 1pt; border-left-width: 1pt; border-top-width: initial; border-top-color: initial;"> <p> Пассивные частоты, Гц </p> </td> <td width="270" style="width: 202.8pt; border-top-width: initial; border-top-color: initial; border-left-width: initial; border-left-color: initial; border-bottom-style: solid; border-bottom-color: windowtext; border-bottom-width: 1pt; border-right-style: solid; border-right-color: windowtext; border-right-width: 1pt;"> <p align="center"> 50 </p> </td> </tr> <tr> <td width="403" style="width: 302.35pt; border-right-style: solid; border-bottom-style: solid; border-left-style: solid; border-right-color: windowtext; border-bottom-color: windowtext; border-left-color: windowtext; border-right-width: 1pt; border-bottom-width: 1pt; border-left-width: 1pt; border-top-width: initial; border-top-color: initial;"> <p> Ширина полосы пропускания для режимов с рабочей частотой </p> <p> 50, 273, 526, 1024 и 8928 Гц, не более, Гц: </p> <p> - по уровню минус 3 дБ </p> <p> - по уровню минус 60 дБ </p> </td> <td width="270" style="width: 202.8pt; border-top-width: initial; border-top-color: initial; border-left-width: initial; border-left-color: initial; border-bottom-style: solid; border-bottom-color: windowtext; border-bottom-width: 1pt; border-right-style: solid; border-right-color: windowtext; border-right-width: 1pt;"> <p align="center">   </p> <p align="center">   </p> <p align="center">   </p> <p align="center"> 9 </p> <p align="center"> 24 </p> </td> </tr> <tr> <td width="403" style="width: 302.35pt; border-right-style: solid; border-bottom-style: solid; border-left-style: solid; border-right-color: windowtext; border-bottom-color: windowtext; border-left-color: windowtext; border-right-width: 1pt; border-bottom-width: 1pt; border-left-width: 1pt; border-top-width: initial; border-top-color: initial;"> <p> Полоса пропускания для режима «эфир» </p> </td> <td width="270" style="width: 202.8pt; border-top-width: initial; border-top-color: initial; border-left-width: initial; border-left-color: initial; border-bottom-style: solid; border-bottom-color: windowtext; border-bottom-width: 1pt; border-right-style: solid; border-right-color: windowtext; border-right-width: 1pt;"> <p align="center"> от 48 Гц до 10 кГц </p> </td> </tr> <tr> <td width="403" style="width: 302.35pt; border-right-style: solid; border-bottom-style: solid; border-left-style: solid; border-right-color: windowtext; border-bottom-color: windowtext; border-left-color: windowtext; border-right-width: 1pt; border-bottom-width: 1pt; border-left-width: 1pt; border-top-width: initial; border-top-color: initial;"> <p> Чувствительность, приведенная ко входу приемника при </p> <p> отношении сигнал шум 6 dB, мкВ </p> </td> <td width="270" style="width: 202.8pt; border-top-width: initial; border-top-color: initial; border-left-width: initial; border-left-color: initial; border-bottom-style: solid; border-bottom-color: windowtext; border-bottom-width: 1pt; border-right-style: solid; border-right-color: windowtext; border-right-width: 1pt;"> <p align="center">   </p> <p align="center"> 0,5 </p> </td> </tr> <tr> <td width="403" style="width: 302.35pt; border-right-style: solid; border-bottom-style: solid; border-left-style: solid; border-right-color: windowtext; border-bottom-color: windowtext; border-left-color: windowtext; border-right-width: 1pt; border-bottom-width: 1pt; border-left-width: 1pt; border-top-width: initial; border-top-color: initial;"> <p> Динамический диапазон входных сигналов, dB </p> </td> <td width="270" style="width: 202.8pt; border-top-width: initial; border-top-color: initial; border-left-width: initial; border-left-color: initial; border-bottom-style: solid; border-bottom-color: windowtext; border-bottom-width: 1pt; border-right-style: solid; border-right-color: windowtext; border-right-width: 1pt;"> <p align="center"> 100 </p> </td> </tr> <tr> <td width="403" style="width: 302.35pt; border-right-style: solid; border-bottom-style: solid; border-left-style: solid; border-right-color: windowtext; border-bottom-color: windowtext; border-left-color: windowtext; border-right-width: 1pt; border-bottom-width: 1pt; border-left-width: 1pt; border-top-width: initial; border-top-color: initial;"> <p> Ослабление сигнала переменного тока частотой 50 Гц, dB </p> </td> <td width="270" style="width: 202.8pt; border-top-width: initial; border-top-color: initial; border-left-width: initial; border-left-color: initial; border-bottom-style: solid; border-bottom-color: windowtext; border-bottom-width: 1pt; border-right-style: solid; border-right-color: windowtext; border-right-width: 1pt;"> <p align="center"> 80 </p> </td> </tr> <tr> <td width="403" style="width: 302.35pt; border-right-style: solid; border-bottom-style: solid; border-left-style: solid; border-right-color: windowtext; border-bottom-color: windowtext; border-left-color: windowtext; border-right-width: 1pt; border-bottom-width: 1pt; border-left-width: 1pt; border-top-width: initial; border-top-color: initial;"> <p> Определение глубины залегания трассы, м </p> </td> <td width="270" style="width: 202.8pt; border-top-width: initial; border-top-color: initial; border-left-width: initial; border-left-color: initial; border-bottom-style: solid; border-bottom-color: windowtext; border-bottom-width: 1pt; border-right-style: solid; border-right-color: windowtext; border-right-width: 1pt;"> <p align="center"> до 10 </p> </td> </tr> <tr> <td width="403" style="width: 302.35pt; border-right-style: solid; border-bottom-style: solid; border-left-style: solid; border-right-color: windowtext; border-bottom-color: windowtext; border-left-color: windowtext; border-right-width: 1pt; border-bottom-width: 1pt; border-left-width: 1pt; border-top-width: initial; border-top-color: initial;"> <p> Погрешность показаний глубины </p> <p> залегания трассы, %, не более </p> </td> <td width="270" style="width: 202.8pt; border-top-width: initial; border-top-color: initial; border-left-width: initial; border-left-color: initial; border-bottom-style: solid; border-bottom-color: windowtext; border-bottom-width: 1pt; border-right-style: solid; border-right-color: windowtext; border-right-width: 1pt;"> <p align="center">   </p> <p align="center"> 5 </p> </td> </tr> <tr> <td width="403" style="width: 302.35pt; border-right-style: solid; border-bottom-style: solid; border-left-style: solid; border-right-color: windowtext; border-bottom-color: windowtext; border-left-color: windowtext; border-right-width: 1pt; border-bottom-width: 1pt; border-left-width: 1pt; border-top-width: initial; border-top-color: initial;"> <p> Габаритные размеры, мм, не более </p> </td> <td width="270" style="width: 202.8pt; border-top-width: initial; border-top-color: initial; border-left-width: initial; border-left-color: initial; border-bottom-style: solid; border-bottom-color: windowtext; border-bottom-width: 1pt; border-right-style: solid; border-right-color: windowtext; border-right-width: 1pt;"> <p align="center"> 720х245х170 </p> </td> </tr> <tr> <td width="403" style="width: 302.35pt; border-right-style: solid; border-bottom-style: solid; border-left-style: solid; border-right-color: windowtext; border-bottom-color: windowtext; border-left-color: windowtext; border-right-width: 1pt; border-bottom-width: 1pt; border-left-width: 1pt; border-top-width: initial; border-top-color: initial;"> <p> Масса, кг, не более </p> </td> <td width="270" style="width: 202.8pt; border-top-width: initial; border-top-color: initial; border-left-width: initial; border-left-color: initial; border-bottom-style: solid; border-bottom-color: windowtext; border-bottom-width: 1pt; border-right-style: solid; border-right-color: windowtext; border-right-width: 1pt;"> <p align="center"> 2,4 </p> </td> </tr> <tr> <td width="403" style="width: 302.35pt; border-right-style: solid; border-bottom-style: solid; border-left-style: solid; border-right-color: windowtext; border-bottom-color: windowtext; border-left-color: windowtext; border-right-width: 1pt; border-bottom-width: 1pt; border-left-width: 1pt; border-top-width: initial; border-top-color: initial;"> <p> Диапазон рабочих температур, <sup>0</sup>С </p> </td> <td width="270" style="width: 202.8pt; border-top-width: initial; border-top-color: initial; border-left-width: initial; border-left-color: initial; border-bottom-style: solid; border-bottom-color: windowtext; border-bottom-width: 1pt; border-right-style: solid; border-right-color: windowtext; border-right-width: 1pt;"> <p align="center"> от -30 до +55 </p> </td> </tr> </tbody> </table> [TYPE] => HTML )
PRIEMNIKPT02

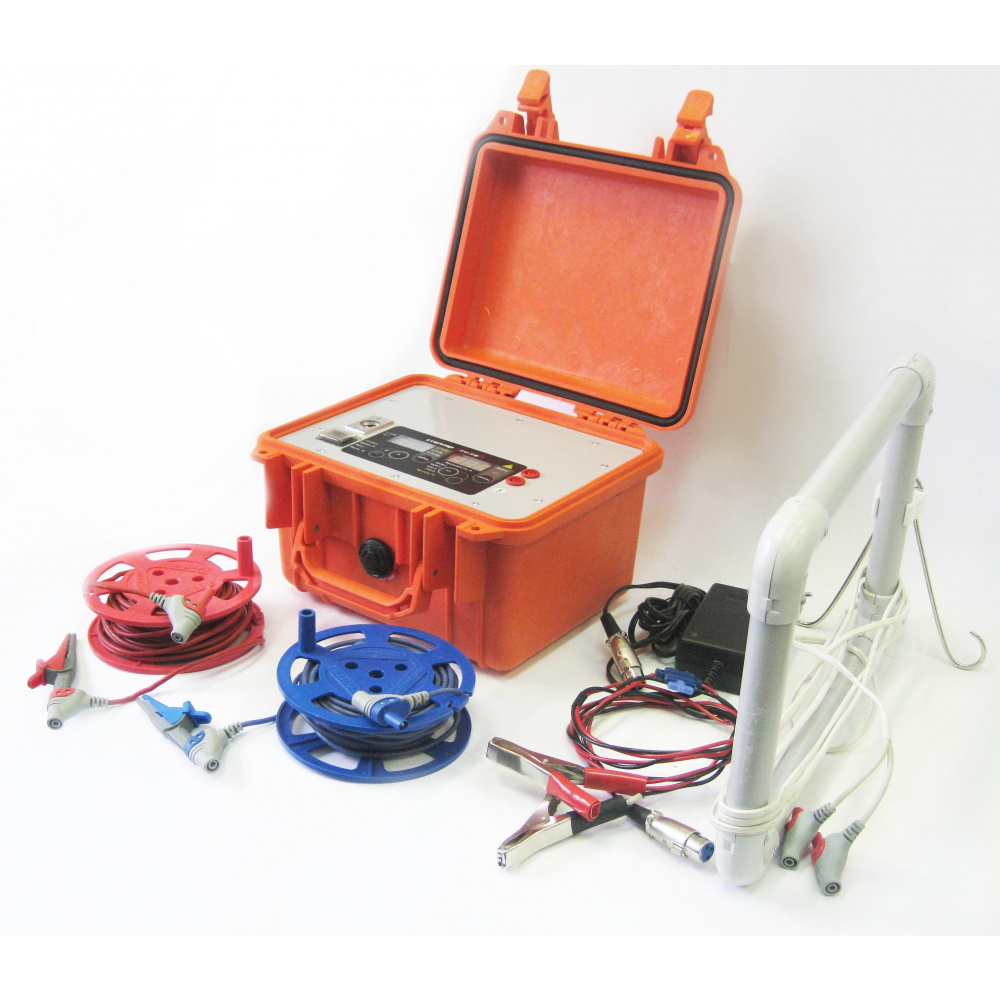

Генератор ГТ-75

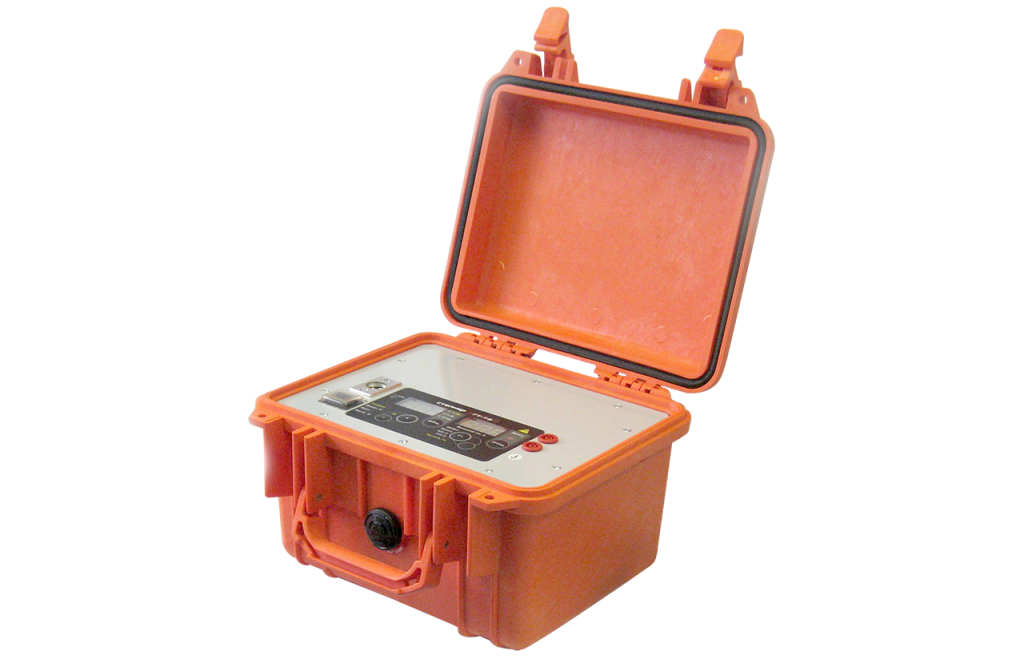

ГТ-75 1280x824.png

  • Синусоидальная форма выходного сигнала для исключения наведенных помех на оборудование;
  • Встроенный измеритель выходного напряжения, тока и импеданса для оценки качества рабочего сигнала;
  • Высокая выходная мощность для работы в сложных условиях;
  • Автоматическое согласование с нагрузкой для простоты использования;
  • Питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В);
  • Влагозащищенный, ударопрочный корпус (IP 44)
Технические характеристики генератора ГТ-75

Рабочие частоты*, Гц

273, 526, 1024,8928

Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт

от 10 до 75

Габаритные размеры, мм, не более

275x250x180

Вес со встроенными аккумуляторами, кг

8,5

Диапазон рабочих температур, °С

от -30 до +55

								S
HTML
N
Array ( [TEXT] => <p style="text-align: center;"> <a href="/upload/medialibrary/801/8014a5accbd7418edfb73720cffb70c5.jpg"><img width="410" alt="ГТ-75 1280x824.png" src="/upload/medialibrary/448/448c1709eb5d72f5f1b0d9e9c62b41c2.png" height="264" title="ГТ-75 1280x824.png"></a> </p> <ul> <li><span style="text-align: center;">Синусоидальная форма выходного сигнала для исключения наведенных помех на оборудование;</span><br> </li> <li> Встроенный измеритель выходного напряжения, тока и импеданса для оценки качества рабочего сигнала; </li> <li> Высокая выходная мощность для работы в сложных условиях; </li> <li> Автоматическое согласование с нагрузкой для простоты использования; </li> <li> Питание от встроенного аккумулятора с возможностью подключения внешнего источника <span style="color: #4574b9;">(12 В, 220 В)</span>; </li> <li> Влагозащищенный, ударопрочный корпус <span style="color: #4574b9;">(IP 44)</span>. </li> </ul> <b><span style="color: #4574b9;">Технические характеристики генератора ГТ-75 </span></b><br> <table cellspacing="0" cellpadding="0" align="center" style="width: 100%;"> <tbody> <tr> <td> <p> <span style="font-size: 9pt; color: #4574b9;">Рабочие частоты*,<span style="color: #000000;"> Гц</span></span> </p> </td> <td> <p align="center"> <span style="font-size: 9pt;">273, 526, 1024,8928</span> </p> </td> </tr> <tr> <td> <p> <span style="color: #4574b9; font-size: 9pt;">Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом,</span><span style="font-size: 9pt;"> Вт</span> </p> </td> <td> <p align="center"> <span style="font-size: 9pt;">от 10 до 75</span> </p> </td> </tr> <tr> <td> <p> <span style="font-size: 9pt; color: #4574b9;">Габаритные размеры, мм, <span style="color: #000000;">не более</span></span> </p> </td> <td> <p align="center"> <span style="font-size: 9pt;">275x250x180</span> </p> </td> </tr> <tr> <td> <p> <span style="font-size: 9pt; color: #4574b9;">Вес со встроенными аккумуляторами, <span style="color: #000000;">кг</span></span> </p> </td> <td> <p align="center"> <span style="font-size: 9pt;">8,5</span> </p> </td> </tr> <tr> <td> <p> <span style="font-size: 9pt; color: #4574b9;">Диапазон рабочих температур, <span style="color: #000000;">°С</span></span> </p> </td> <td> <p align="center"> <span style="font-size: 9pt;">от -30 до +55</span> </p> </td> </tr> </tbody> </table> [TYPE] => HTML )
GENERATOR75
Учебный фильм
								S

N
http://www.youtube.com/watch?feature=player_detailpage&v=8sRlJKbru98
VIDEO
Документы и инструкции
Лицензии и сертификаты
								E
EAutocomplete
Y
Array ( [0] => 55347 )
SERT
