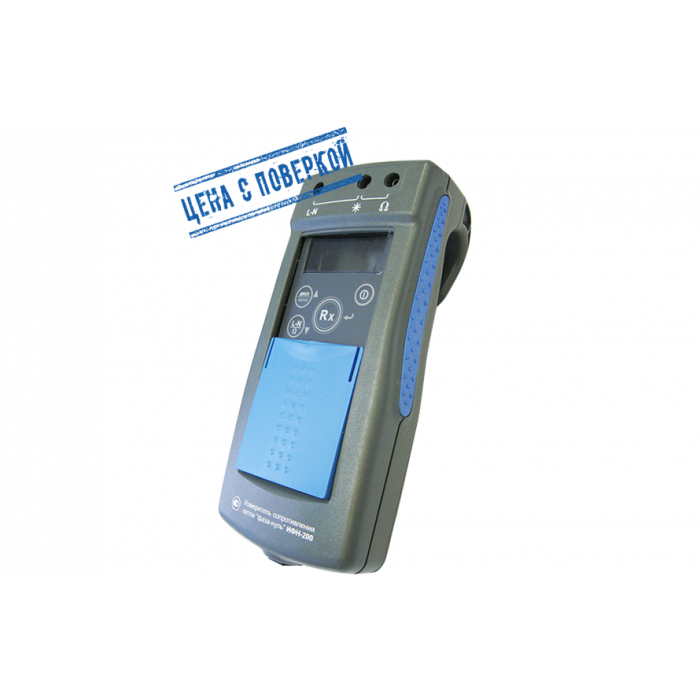

Измеритель сопротивления петли "фаза-нуль" ИФН-200

Снят с производства в июле 2016г., замена на ИФН-300
   Прибор предназначен для измерения петли "фаза-нуль", "фаза-земля". Проверка производится при приёмосдаточнх испытаниях и периодически после контроля или восстановления оборудования.  При измерений автоматически вычисляется активное, реактивное, полное сопротивление петли, прогнозируемый ток короткого замыкания а также угол сдвига между напряжением и током. Оперируя полученными данными, можно определить соответствие номинала установленной защиты от сверхтоков (автоматического выключателя), защищаемой линии. Другой функцией прибора является измерение переходного сопротивления контактных соединений с разрешением 0,01Ом.
Особенности
  • возможность калибровки прибора на сопротивление измерительных проводов произвольной длины;
  • индикация состояния внутреннего источника питания;
  • защита от неправильного включения;
  • автоматический выбор диапазонов измерений;
  • высокоинформативный ЖК дисплей;
  • автоматическое отключение питания;
  • система защиты аккумулятора от перезаряда;
  • ударопрочный, пыле- и влагозащищенный корпус. Степень защиты IP42.

  • Технические характеристики

    Измерение напряжения переменного тока

    Диапазон измерения действующего значения напряжения, В

    от 30,0 до 280

    Измерение активного, реактивного и полного сопротивлений петли «фаза-нуль»

    Диапазоны измерений активного, реактивного и полного сопротивлений петли «фаза-нуль», Ом

    от 0,01 до 9,99

    от 10,0 до 99,9

    от 100 до 200

    Рабочий диапазон напряжений, В

    от 180 до 280

    Вычисление прогнозируемого тока короткого замыкания

    Диапазон вычислений прогнозируемого тока короткого замыкания цепи «фаза-ноль», кА

    от 0 до 22 кА

    Измерение электрического сопротивления постоянному току (металлосвязь)

    Пределы измерения сопротивления, Ом

    от 0,01 до 999

    Ток в измерительной цепи для сопротивлений не более 10 Ом, мА

    не менее 200

    Документы и инструкции
    Габариты
    Размер в упаковке ШхГхВ - 145х120х265
    Размер самого прибора - 80х120х250
    Брутто (масса прибора в упаковке) - 1800 гр.
    Масса нетто (масса прибора) - 800 гр.



    Комплект поставки
    Измеритель сопротивления цепи «фаза-нуль» ИФН-200 1
    Руководство по эксплуатации РЛПА.411218.003РЭ 1
    Блок питания «БПН-6 15-0,45» ЭКМЮ.436230.001ТУ 1
    Комплект кабелей в составе:
    кабель РЛПА.685551.002 – измерительный, красный, длиной 1,5 м
    кабель РЛПА.685551.002-03 – измерительный, синий, длиной 1,5 м

    1
    1
    Сумка для переноски 1
    Зажим типа «крокодил» 1
    Примечание. Допускается комплектация блоком питания «БПН-6 15-0,45» ТУ 6589 001 59614631 2004.
    Размер в упаковке (ШхГхВ), мм
    145x120x265
    Брутто (масса прибора в упаковке), г
    1800
